Баловство....

Сообщение Mike_K » Вт окт 05, 2021 3:33 pm

...Или новое радио на старый лад...

Под новым радио понимается модная тенденция использования интернет стриминговых сервисов для прослушивания любимой музыки.
Есть готовые устройства типа фирменных медиаплееров, но они пока дороговаты и не все из них позволяют выводить на дисплей
информацию о музыке - название песни и исполнителя, картинку альбома и тп..
У кого-то графический дисплей маловат, а у кого-то он вообще двух строчный символьный...

Так как тема радио винтажа не отпускает, хочется иметь сей модный девайс в старинном деревянном корпусе
с большим графическим экраном и каким нибудь не супер дорогим интернет-радио устройством на базе популярных плат
c Wi-Fi на борту - ESP8266, ESP32, и тд.

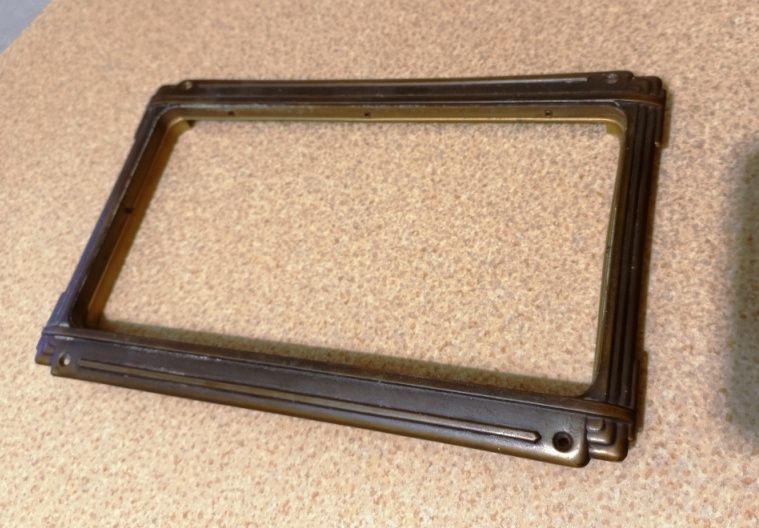

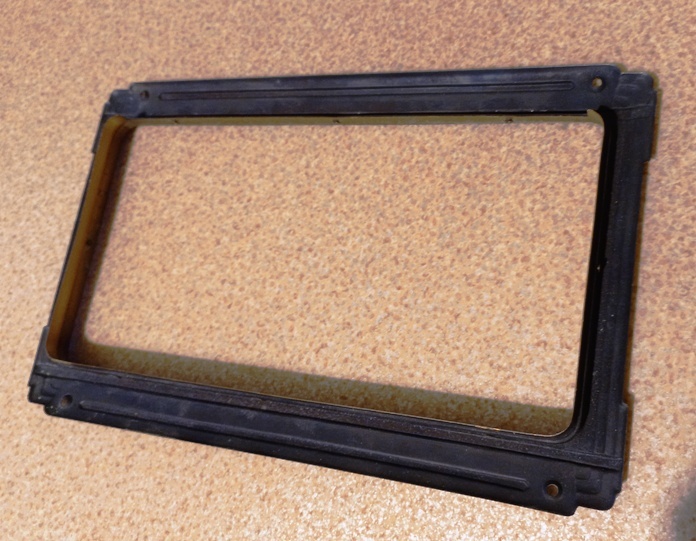

Дизайнерские вялые потуги начались с рассмотрения такой латунной рамки от какого-то старинного американского приёмника
начала 40-х годов с прямоугольной шкалой.



Я больше люблю огромные круглошкалики, но для такой рамки подходит только прямоугольный LCD дисплей.

Это я так думал, пока не пришел 7" дисплей с тач скрином.
Гигантомания застила глаза и моск и я не удосужился померять рамку, прежде чем заказать дисплей.


Нихрена не подходит.. :shock:

Тут придется либо покупать новый дисплей с большим размером 8 или даже 10 дюймов по диагонали, либо искать другую рамку.
Большие дисплеи уже не лезут в бюджет и похоже, что пропорции размеров там тоже разные.
Так что этот вариант с готовой рамкой и новыми дисплеями отпадает.

Вот на глаза попалось фото симпатичного приемника Westinghouse W-684-A,
произведенного в Канаде в начале 40-х годов. Выглядит на мой взгляд прикольно.
Какой-то у него интересный механистический дизайн.


Полностью скопировать конструктив скорее всего не получится, ибо предстоит "лечение по фотографии".
Но попробовать изобразить что-то подобное, наверное, стоит.

Тут рамка вся такая манерная, деревянная.
В нашем случае можно выпилить произвольного размера, с ориентацией на габариты имеющего экрана.

Что думает уважаемая общественность по данному поводу ?

Аватара пользователя
Юрий
Сообщения: 6606
Зарегистрирован: Вс янв 16, 2011 9:09 pm
Откуда: Крым Саки

Баловство....

Сообщение Юрий » Вт окт 05, 2021 7:32 pm

Mike_K писал(а):
Вт окт 05, 2021 3:33 pm
Что думает уважаемая общественность по данному поводу ?
...дисплей можно оставить поместив его в плексиглазовую подложку соответствующую размеру рамки...образец приемника сложен для повторения - я бы присмотрелся к 6Н-1 и сделал что то по мотивам
Корниенко Юрий Викторович

Аватара пользователя
nomo
Сообщения: 181
Зарегистрирован: Чт сен 13, 2018 11:56 pm
Откуда: Москва
Контактная информация:

Баловство....

Сообщение nomo » Вт окт 05, 2021 7:56 pm

Mike_K писал(а):
Вт окт 05, 2021 3:33 pm
Что думает уважаемая общественность по данному поводу ?
Творчество это всегда интересно. Прежде всего для себя самого.
Куда втыкать будете разъем сенсорного экрана? Даже если контроллер к нему поставить, там всё равно будет USB и драйвер нужен будет.
Интерфейс для экрана сами писать будете?
с уважением, Владимир

Аватара пользователя
=Микола=
Сообщения: 2679
Зарегистрирован: Вс мар 17, 2013 1:05 am
Откуда: Украина г. Северодонецк

Баловство....

Сообщение =Микола= » Вт окт 05, 2021 8:02 pm

Mike_K писал(а):
Вт окт 05, 2021 3:33 pm
...Или новое радио на старый лад...

Под новым радио понимается модная тенденция использования интернет стриминговых сервисов для прослушивания любимой музыки.


____________________________________________________________________________________________________________________

.....Любимой музыки ? Да чё уж там ? - тогда и изображение давай !..... :( ....
...Конструкция начинала разрабатываться кругом главной функциональной части - ДИСПЛЕЯ ....а потом обвязывались все остальные элементы , а у Вас наоборот : РАДИО а к нему "присабачить " экран ... :shock: ...

Повтор : т.есть - " ДУБеЛЬ ДВА "......



Аватара пользователя
=Микола=
Сообщения: 2679
Зарегистрирован: Вс мар 17, 2013 1:05 am
Откуда: Украина г. Северодонецк

Баловство....

Сообщение =Микола= » Вт окт 05, 2021 8:05 pm

....ещё чуток .... :( ....


Аватара пользователя
=Микола=
Сообщения: 2679
Зарегистрирован: Вс мар 17, 2013 1:05 am
Откуда: Украина г. Северодонецк

Баловство....

Сообщение =Микола= » Вт окт 05, 2021 8:17 pm

.....Спасибо ... в тему : так и автор темы хочет привязать РЕТРО -РАДИО к современному жидкокристаллическому дисплею.... :( ...

Аватара пользователя
Mike_K
Сообщения: 153
Зарегистрирован: Ср мар 19, 2014 7:04 pm
Откуда: Санкт-Петербург, Россия
Контактная информация:

Баловство....

Сообщение Mike_K » Вт окт 05, 2021 8:49 pm

Юрий писал(а):
Вт окт 05, 2021 7:32 pm
Mike_K писал(а):
Вт окт 05, 2021 3:33 pm
Что думает уважаемая общественность по данному поводу ?
....образец приемника сложен для повторения - я бы присмотрелся к 6Н-1 и сделал что то по мотивам
Спасибо, но 6Н1 - это уже пройденный в 2015 году этап...

Хочется помучаться....

Тем более ,что современные технологии чуть шагнули относительно довоенных из прошлого века

Аватара пользователя
Mike_K
Сообщения: 153
Зарегистрирован: Ср мар 19, 2014 7:04 pm
Откуда: Санкт-Петербург, Россия
Контактная информация:

Баловство....

Сообщение Mike_K » Вт окт 05, 2021 9:06 pm

nomo писал(а):
Вт окт 05, 2021 7:56 pm
Куда втыкать будете разъем сенсорного экрана? Даже если контроллер к нему поставить, там всё равно будет USB и драйвер нужен будет.
Интерфейс для экрана сами писать будете?
Будучи безмозглым в данном вопросе программирования тупо возьму готовое решение.
Этот экран хорошо стыкуется с микрокомпьютером типа Raspberry PI (3 или 4). Тач скрин имеет свой USB выход.
Собственно особо полезные сигналы ( изображения и звука) передаются по HDMI.
М.

Аватара пользователя
Mike_K
Сообщения: 153
Зарегистрирован: Ср мар 19, 2014 7:04 pm
Откуда: Санкт-Петербург, Россия
Контактная информация:

Баловство....

Сообщение Mike_K » Вт окт 05, 2021 9:20 pm

=Микола= писал(а):
Вт окт 05, 2021 8:17 pm
.....Спасибо ... в тему : так и автор темы хочет привязать РЕТРО -РАДИО к современному жидкокристаллическому дисплею.... :( ...
На дисплее вполне может быть отображена аутентичная шкала лампового приемника тех лет.
М.

Дмитрий А.М.
Сообщения: 314
Зарегистрирован: Пт ноя 23, 2012 3:12 pm
Откуда: Москва ТиНАО.

Баловство....

Сообщение Дмитрий А.М. » Ср окт 06, 2021 9:20 am

Юрий писал(а):
Вт окт 05, 2021 7:32 pm
Mike_K писал(а):
Вт окт 05, 2021 3:33 pm
Что думает уважаемая общественность по данному поводу ?
.образец приемника сложен для повторения - я бы присмотрелся к 6Н-1 и сделал что то по мотивам
Ну 6н1 как-то простовато...Если есть опыт работы с деревом можно и показанным выше корпусом заморочиться.Я вот.правда под круглошкалик,такой вот корпус выпилил:

Аватара пользователя
Юрий
Сообщения: 6606
Зарегистрирован: Вс янв 16, 2011 9:09 pm
Откуда: Крым Саки

Баловство....

Сообщение Юрий » Ср окт 06, 2021 9:53 am

Дмитрий А.М. писал(а):
Ср окт 06, 2021 9:20 am
такой вот корпус выпилил
- выше всяких похвал! БРАВО!
Корниенко Юрий Викторович

Аватара пользователя
Mike_K
Сообщения: 153
Зарегистрирован: Ср мар 19, 2014 7:04 pm
Откуда: Санкт-Петербург, Россия
Контактная информация:

Баловство....

Сообщение Mike_K » Ср окт 06, 2021 10:10 am

Дмитрий А.М. писал(а):
Ср окт 06, 2021 9:20 am
Ну 6н1 как-то простовато...Если есть опыт работы с деревом можно и показанным выше корпусом заморочиться.Я вот.правда под круглошкалик,такой вот корпус выпилил:
ОГО!!!!! Вот это класс!!!! Круто..!!!! После отделки вообще будет выглядеть бомбически!!!!

Я сейчас чувствую себя как тот брюнет-шахматист из сказки "12 стульев" :

"... Обхаянному на лекции брюнету он пожертвовал даже ферзя.
Брюнет пришел в ужас и хотел было немедленно сдаться,
но только страшным усилием воли заставил себя продолжать игру.."
М.

Аватара пользователя
Mike_K
Сообщения: 153
Зарегистрирован: Ср мар 19, 2014 7:04 pm
Откуда: Санкт-Петербург, Россия
Контактная информация:

Баловство....

Сообщение Mike_K » Ср окт 06, 2021 10:12 am

Okay, guys! Продолжаем игру.
То есть проектирование.

М.

Аватара пользователя
Mike_K
Сообщения: 153
Зарегистрирован: Ср мар 19, 2014 7:04 pm
Откуда: Санкт-Петербург, Россия
Контактная информация:

Баловство....

Сообщение Mike_K » Ср окт 06, 2021 1:38 pm

Согласно выписке из справочных данных radiomuseum.org габариты приемника данной модели
составляют :

" Dimensions (WHD) 18 x 11 x 10 inch / 457 x 279 x 254 mm "


Форма кабинета интересная, не обычная, с наклоном фронтальной части .
И общие размеры понятны, но не ясно на сколько градусов делать наклон.
Должен быть не сильный, порядка нескольких градусов. Почти наугад выбираю 10 градусов.
5 - как то маловато будет и не сильно выражено.
15 - вроде перебор.



Развертка

Хочется не заморачиваться с отдельными деталями и сделать тело корпуса из одного листа фанеры с загибанием
с боков и верха. Для этого надо получить развертку тела.

Был бы это просто прямоугольный корпус без наклонной передней стенки задача свелась бы к построению такого же прямоугольника с присовокуплением прямоугольника верхней части кабинета (крыши). Тогда бы развертка представляла перевернутую строгую букву T.

Но наклон лицевой панели и особенно боковые закругления усложняют задачу.
Боковое закругление представляет собой часть поверхности (четверть) наклонного цилиндрообразного тела.
Это даже не точный цилиндр, а некое тело, основанием которого служит эллипс, очень близкий к кругу.
А вот косое сечение ( в данном случае это горизонтальные пропилы) этого тела как раз и представляет собой круг.
В принципе эта разница не слишком большая для наклона в 10 градусов, так что ею можно пренебречь.

В той части развертки, где размещаются загибаемые углы это надо учесть.
Эти линии - не просто прямые , а хитровыгнутые. Воспоминания о занятиях начертательной геометрии на
первом курсе технического ВУЗа нам в помощь.



Эта линия - четвертинка развертки косого сечения.

В результате построения кривых и прямых линий, с учетом вырезов и дополнительных элементов
получается такая развертка :



Аватара пользователя
Mike_K
Сообщения: 153
Зарегистрирован: Ср мар 19, 2014 7:04 pm
Откуда: Санкт-Петербург, Россия
Контактная информация:

Баловство....

Сообщение Mike_K » Чт окт 07, 2021 12:10 am

Вечером метнулся в лазерную резку. Сейчас ,к стати , трудности с фанерой у них..
Пришлось брать свой кусочек 6мм фанеры.

Отверстия под дисплей и ручки пока решил не вырезать.
Ибо надо будет размеры и положение корректировать потом.



Наделал глубоких, но не сквозных пропилов в нужных местах.

И начинаем гнуть потихоньку, смочив эти места водой.
Иначе всё трещит и ломается. И еще утюгом горячим пропариваю...
Тут надо все хорошо промочить и пропарить, чтобы в древесине необычайная гибкость образовалась.

Не всё идёт гладко, так как сгиб происходит не под перпендикулярным направлению волокон углом.
Наблюдаются отщепления. Но это поправимо в будущем.




Пропилы надо заполнить клеем. При загибании они сомкнутся и после полусуточной выдержки
в таком положении разогнуть обратно всё это хозяйство будет уже не реально.
