Бюджетный фонокорректор для винила.

Модератор: Radiomann

Alexander_44
Сообщения: 702
Зарегистрирован: Вс ноя 20, 2016 7:45 pm
Откуда: Кострома

Бюджетный фонокорректор для винила.

Сообщение Alexander_44 » Пн сен 14, 2020 9:24 pm

Шина массы в 4 точках к корпусу, это не страшно?
Александр

Аватара пользователя
Radiomann
Сообщения: 7856
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Бюджетный фонокорректор для винила.

Сообщение Radiomann » Пн сен 14, 2020 9:44 pm

Alexander_44 писал(а):
Пн сен 14, 2020 9:24 pm
Шина массы в 4 точках к корпусу, это не страшно?
Я думаю это нормально, тем более такие рекомендации я читал у нас на форуме.

Alexander_44
Сообщения: 702
Зарегистрирован: Вс ноя 20, 2016 7:45 pm
Откуда: Кострома

Бюджетный фонокорректор для винила.

Сообщение Alexander_44 » Пн сен 14, 2020 9:49 pm

Ок, я просто спросил. Просто запутаться можно, в усилителе нужна одна точка, тут можно четыре и даже в противоположных углах... :)
Если присмотреться, петли получаются шина-алюминий...
Александр

Аватара пользователя
Radiomann
Сообщения: 7856
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Бюджетный фонокорректор для винила.

Сообщение Radiomann » Пн сен 14, 2020 10:00 pm

Gnat писал(а):
Пн сен 14, 2020 8:48 pm
Раньше нувисторы выпускались с приваренными к корпусу выводами,которые паялись на массу.
У меня есть такой один тоже.


kurgan00 писал(а):
Пн сен 14, 2020 9:09 pm
а как звук? Если сравнивать с предыдущими Вашими изделиями. Чисто субъективно можете дать оценку?
Трудно сказать, мне во всяком случае. Первое - это то, что в любом случае
качество звука не хуже.
Я не увлекаюсь музыкой, у меня нет крутых колонок, хотя и не совсем плохие Watson,
усилитель не ламповый, а DENON PMA-980R, вертушка весьма посредственная DUAL-1254.
Для меня лично этого хватает выше крыши, а вот объективно оценить ...
О других моих корректорах я получал только хвалебные отзывы от их владельцев, а этот
возможно нужно пробовать на более качественной аппаратуре, да и скорее всего не мне
судить с моим слухом и представлениями о музыке вообще.
Ну а так, несколько меньшее усиление, но оно и понятно, так и должно быть. Звук на мой слух,
отличный. Шипа ощутимо меньше на максимальной громкости УНЧ.
Вот пожалуй и всё, что могу сказать.

alex-551
Сообщения: 1522
Зарегистрирован: Чт май 22, 2014 8:03 pm
Откуда: Брест

Бюджетный фонокорректор для винила.

Сообщение alex-551 » Вт сен 15, 2020 10:51 am

Собрал раньше на нувисторах с гальванической связью. Массу соединил в одном месте, с клеммой массы корпуса и корпуса нувисторов соединил с массой. Настроил, звук понравился. Пришёл в гости меломан, помешанный на этом деле. Попросил послушать на своей крутой аппаратуре. В итоге выцыганил, очень хвалил. Я не меломан, винил редко слушаю, и проигрыватель Вега-110.
Александр Петрович, Брест.

Аватара пользователя
Radiomann
Сообщения: 7856
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Бюджетный фонокорректор для винила.

Сообщение Radiomann » Вт сен 15, 2020 11:06 am

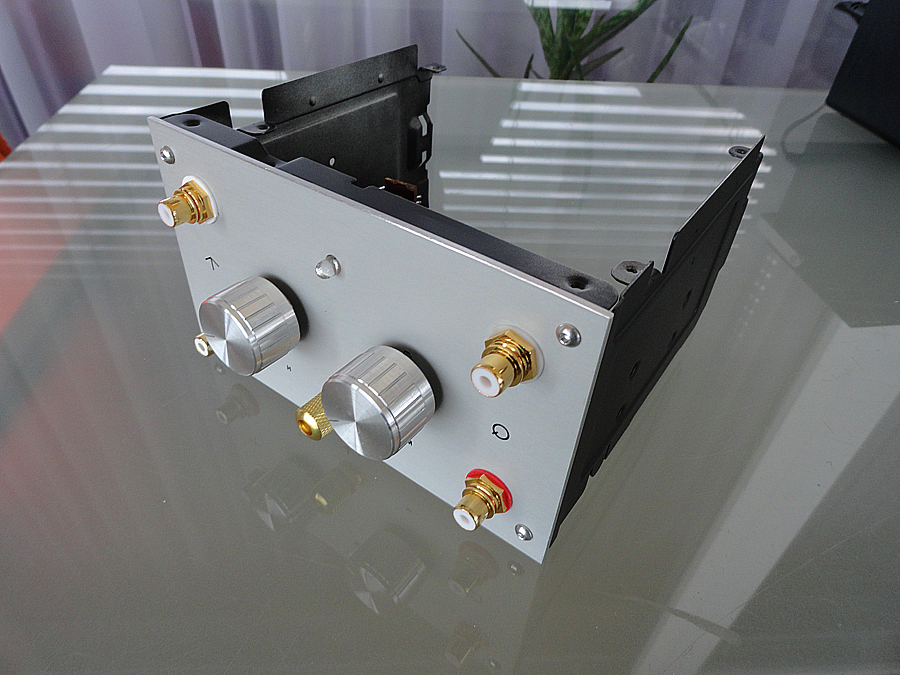

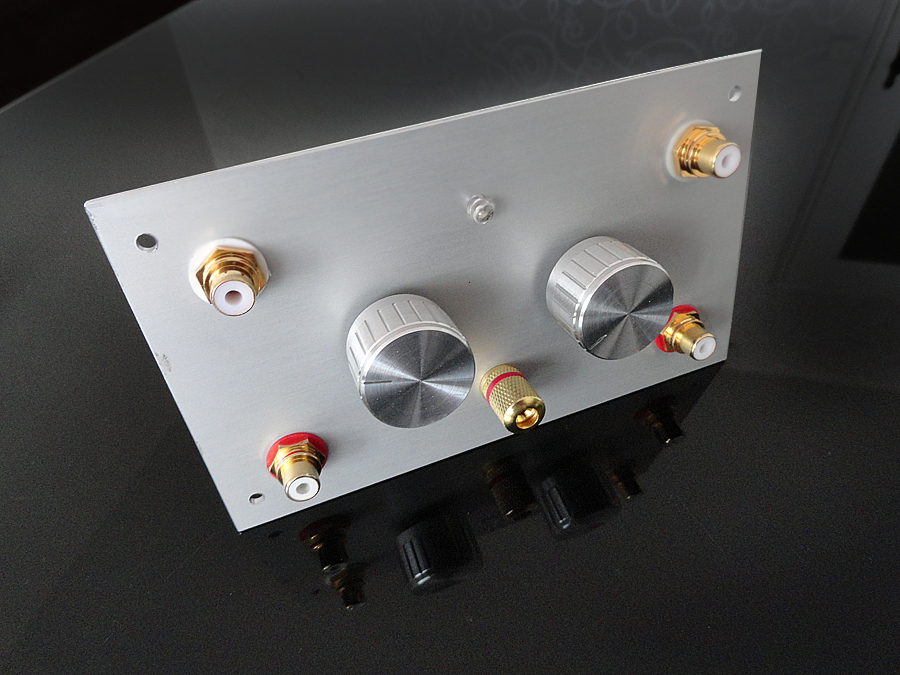

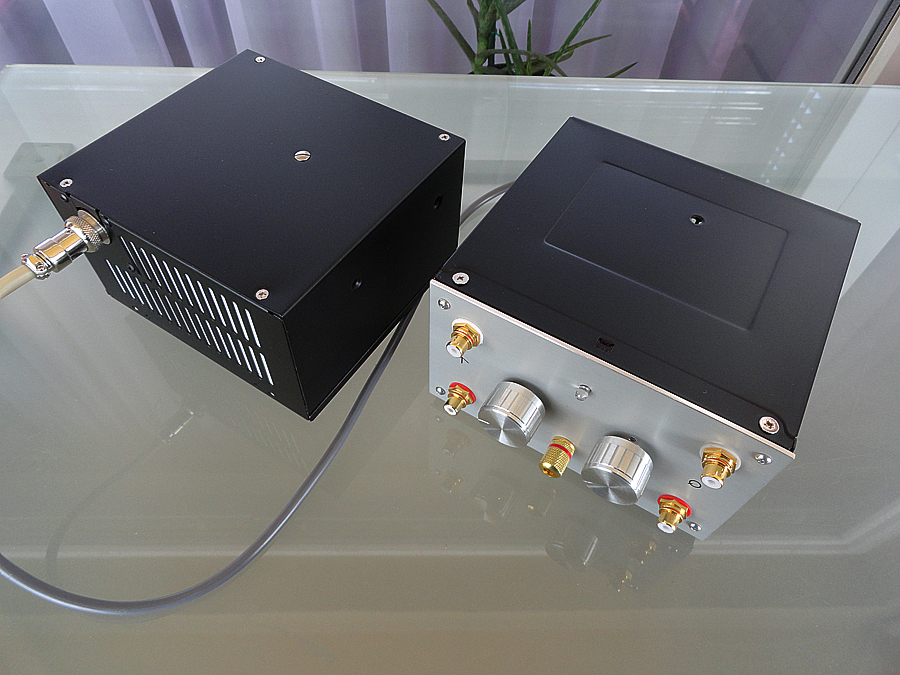

Ну вот, после мелких доделок корректор собран.
В целом, как я уже писал, по качеству звучания он меня вполне
удовлетворяет. Конструкция получилась простой, никаких дорогостоящих
деталей применено не было, как корпус, тороид, панели изготовленные
на заказ и пр. То есть всё сделано из того, что оказалось по руками.

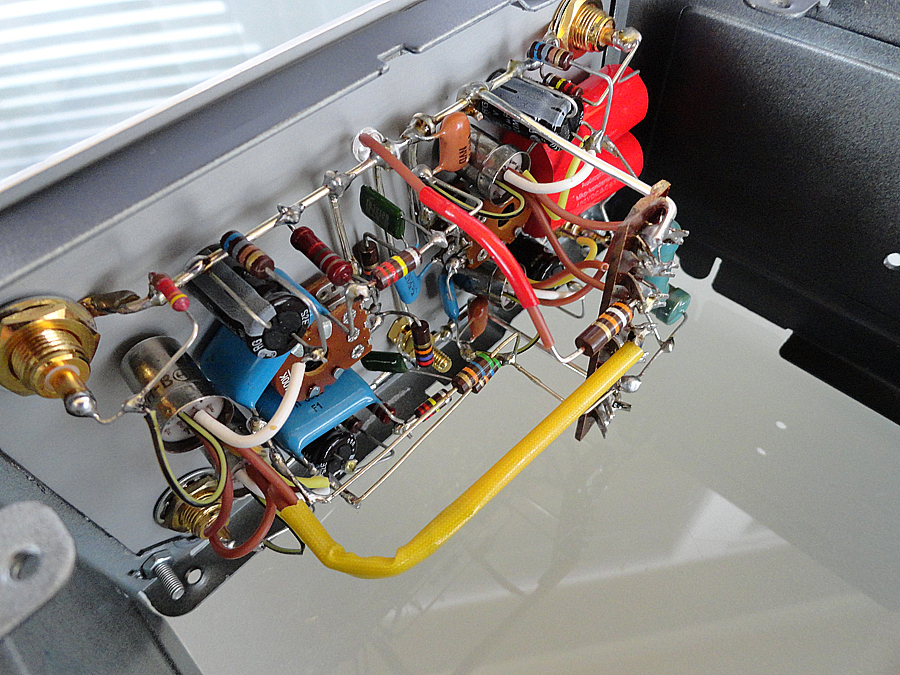

На фотографиях корпуса нувисторов ещё не заземлены, т.к. картинки
делались до этого изменения. С заземлёнными нувисторами фото выше в
в моём посту.



















































Желаю всем удаче в постройке корректоров на
нувисторах, конструкции с ними имеют бесспорно ряд приимуществ перед
обычными ламповыми, но и не без особенностей, касающихся настройки.

Аватара пользователя
Radiomann
Сообщения: 7856
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Бюджетный фонокорректор для винила.

Сообщение Radiomann » Вт сен 15, 2020 10:23 pm

alex-551 писал(а):
Вт сен 15, 2020 10:51 am
Собрал раньше на нувисторах с гальванической связью.
А что это за корпус Вы использовали?
Нет фотографий готового изделия?
БП, как я понимаю, в отдельном корпусе тоже?
Как осуществлено подключение БП к корректору?

Аватара пользователя
Radiomann
Сообщения: 7856
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Бюджетный фонокорректор для винила.

Сообщение Radiomann » Вт сен 15, 2020 10:33 pm

Alexander_44 писал(а):
Пн сен 14, 2020 9:49 pm
Ок, я просто спросил. Просто запутаться можно, в усилителе нужна одна точка, тут можно четыре и даже в противоположных углах...
Если присмотреться, петли получаются шина-алюминий...
Это всегда такой вопрос .... не совсем простой. Иногда получаются вдруг
неожиданные результаты. Порой борьба с фоном отнимает до 90% общего
времени при настройке. Во всяком случае у меня так.

Alexander_44
Сообщения: 702
Зарегистрирован: Вс ноя 20, 2016 7:45 pm
Откуда: Кострома

Бюджетный фонокорректор для винила.

Сообщение Alexander_44 » Вт сен 15, 2020 11:11 pm

Radiomann, Какой краской корпус покрашен? И не блестючая и не матовая вроде...
Александр

Аватара пользователя
Gnat
Сообщения: 16686
Зарегистрирован: Вт фев 01, 2011 10:06 pm
Откуда: Севастополь,город русских моряков

Бюджетный фонокорректор для винила.

Сообщение Gnat » Ср сен 16, 2020 7:11 am

Alexander_44 писал(а): ↑Пн сен 14, 2020 9:49 pm
Ок, я просто спросил. Просто запутаться можно, в усилителе нужна одна точка, тут можно четыре и даже в противоположных углах...
Если присмотреться, петли получаются шина-алюминий...
В корректоре панель передняя малого размера и не имеет значения в данном случае одна точка или 20 точек будет на панели сидеть. Блуждающие токи на такой маленькой панели в фонокорректоре не текут. В корректоре токи лампа потребляет 0,8-1ма всего. А в УНЧ двухтакте с мощными лампами 140-600ма, а по накалу до 10 ампер и ТС мощность до 300ватт и точки соединения с шасси могут в УНЧ оказаться на расстоянии в 40см.
Юрий Васильевич

alex-551
Сообщения: 1522
Зарегистрирован: Чт май 22, 2014 8:03 pm
Откуда: Брест

Бюджетный фонокорректор для винила.

Сообщение alex-551 » Ср сен 16, 2020 9:43 am

Корпус достался от какой то аппаратуры. Переднюю панель потом переделал, стала дюралевая с надписями. Не могу найти на компе. Всё и БП собраны в один корпус, фона нет.

Александр Петрович, Брест.

Аватара пользователя
Radiomann
Сообщения: 7856
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Бюджетный фонокорректор для винила.

Сообщение Radiomann » Ср сен 16, 2020 10:44 am

Alexander_44 писал(а):
Вт сен 15, 2020 11:11 pm
Какой краской корпус покрашен? И не блестючая и не матовая вроде...
Обычная матовая из баллончика. Ничего осбенного.

Аватара пользователя
Radiomann
Сообщения: 7856
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Бюджетный фонокорректор для винила.

Сообщение Radiomann » Ср сен 16, 2020 10:48 am

alex-551 писал(а):
Ср сен 16, 2020 9:43 am
Корпус достался от какой то аппаратуры.
С конструкцией всё понятно.
Вот только почему на передней панели три ручки управления?

Аватара пользователя
Kolosok
Сообщения: 162
Зарегистрирован: Пт янв 04, 2019 9:49 am
Откуда: Kyiv, UA

Бюджетный фонокорректор для винила.

Сообщение Kolosok » Ср сен 16, 2020 12:22 pm

Radiomann писал(а):
Ср сен 16, 2020 10:48 am
Вот только почему на передней панели три ручки управления?
Думаю, кроме регуляторов "кривизны" АЧХ, присутствует регулятор уровня сигнала. Некоторые ставят его на выходе корректора.

P.S. Рассмотрел внимательно фото. Самый правый - регулятор-"гармонизатор". Вторую гармонику "колышет". "Теплый ламповый звук... "

Исправил, более внимательно посмотрев на фото.
Последний раз редактировалось Kolosok Ср сен 16, 2020 1:39 pm, всего редактировалось 1 раз.
С уважением, Олег

__ Для репутации важен размах, а не итог. __

Аватара пользователя
Gnat
Сообщения: 16686
Зарегистрирован: Вт фев 01, 2011 10:06 pm
Откуда: Севастополь,город русских моряков

Бюджетный фонокорректор для винила.

Сообщение Gnat » Ср сен 16, 2020 12:32 pm

Нет , это видимо ручка подстройки режима первого каскада,как я и выкладывал схему , ведь схема с гальванической связью и изменением точки рабочей нувисторов,мы уменьшаем или увеличиваем количество и амплитуду гармоник в выходном сигнале. Гармонизатор.

Юрий Васильевич
