Корректоры собственного приготовления.

Модератор: Radiomann

Аватара пользователя
Radiomann
Сообщения: 7526
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Корректоры собственного приготовления.

Сообщение Radiomann » Ср мар 27, 2019 10:31 pm

Хочу сразу заострить внимание на том, что не ставлю свои конструкции в сравнение с публикуемыми
на форуме в соответствующих темах. Просто хочу показать свой опыт - возможно кому-то что-то и пригодится.
Тот, кто строил корректоры, знает что крайне трудная проблема в этом деле - это добиться отсутствия фона.
Думаю, что это пожалуй самая сложная техническая задача.
О выполнении коррекции АЧХ, я внимание заострять не буду, думаю эти вопросы обсосаны уже достаточно
досконально.
Мне победить фон, после многочисленных экспериментов удалось полностью, и работы заключались
в основном в перемещении и местоположении отдельных элементов, деталей и даже проводников.
Скажу честно - это было не легко.
Но затраченные силы и время не прошли даром.
Корректоры я делаю только на печатных платах.

По поводу схемы, предвосхищая вопросы, скажу сразу - она практически типовая как и описано
в начале тем Юрия Васильевича, ничего нового.
Вариантов у меня два - на октальных 6Н9С и пальчиковых ЕСС83.

Покажу самый первый вариант, который делался под уже показанный мною УНЧ на Г807. Корректор технически
выполнен под размеры УНЧ и является подставкой для него.

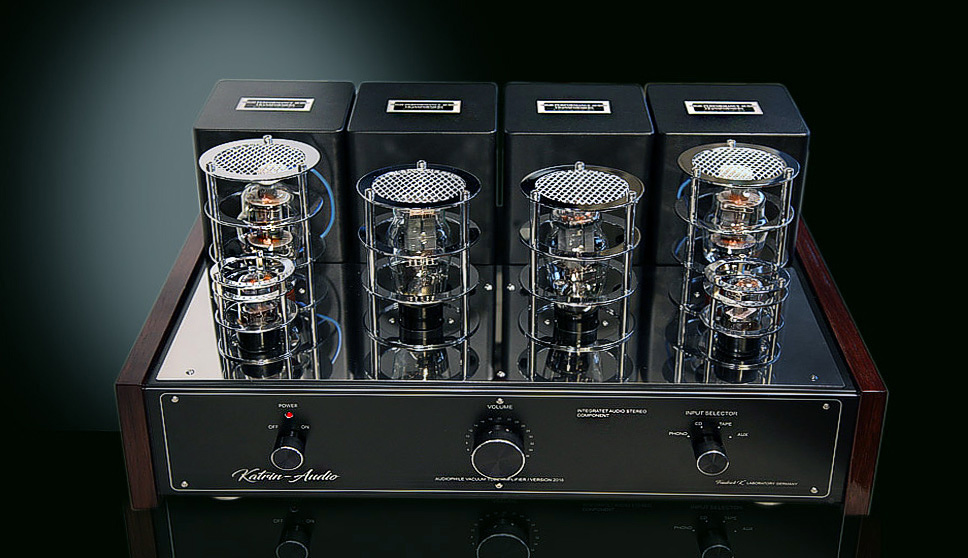

Вот для освежения фотография УНЧ:

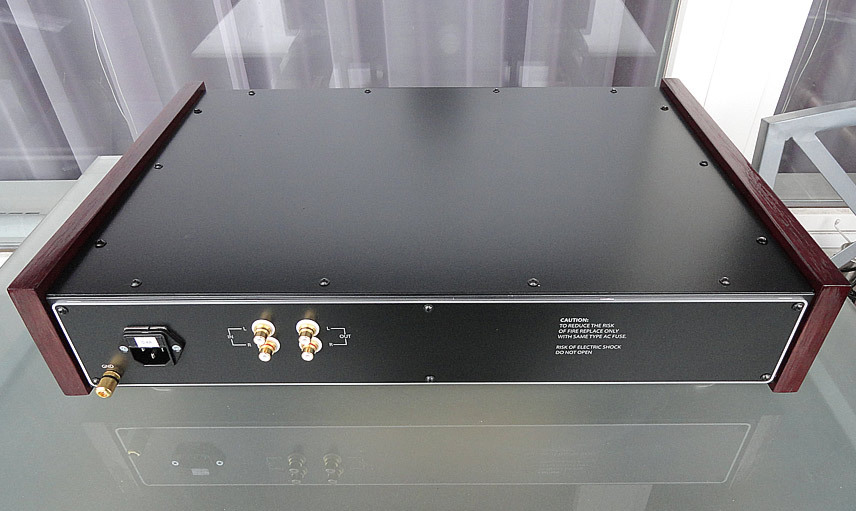

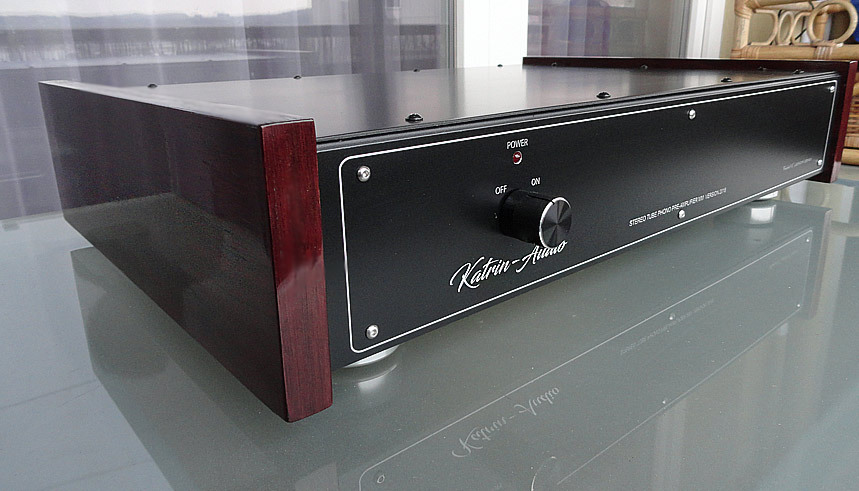

Ну а это уже собственно сам корректор.








Продолжение следует.
Фёдор Фридрихович. Кто умеет, делает. Кто не умеет, учит. Б.Шоу

https://www.youtube.com/watch?v=65jaKGOuNs0
https://www.youtube.com/watch?v=ovkn_8sFfes

Аватара пользователя
Radiomann
Сообщения: 7526
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Корректоры собственного приготовления.

Сообщение Radiomann » Чт мар 28, 2019 5:35 pm

И так, коротко как это делалось. Как всегда всё начинается с конструирования, изготовления чертежей
и по ним, деталей.
Материал - сталь 1,5 мм. Не дожидаясь вопросов, сразу ответ - алюминий в УНЧ и корректорах вообще
не применяю. Думаю все знают почему.













Фёдор Фридрихович. Кто умеет, делает. Кто не умеет, учит. Б.Шоу

https://www.youtube.com/watch?v=65jaKGOuNs0
https://www.youtube.com/watch?v=ovkn_8sFfes

Аватара пользователя
Андрей 2
Сообщения: 766
Зарегистрирован: Вс мар 20, 2011 11:00 pm
Откуда: Харьковская обл. г. Богодухов

Корректоры собственного приготовления.

Сообщение Андрей 2 » Чт мар 28, 2019 10:59 pm

Аккуратность Ваших изделий, всегда - высший класс.
Интересно посмотреть,что внутри. :)
Меня зовут Андрей.
Отца звали Иваном.
Но лучше просто Андрей, хочется быть молодым

Аватара пользователя
Radiomann
Сообщения: 7526
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Корректоры собственного приготовления.

Сообщение Radiomann » Пт мар 29, 2019 12:18 am

Андрей 2 писал(а):
Чт мар 28, 2019 10:59 pm
Интересно посмотреть,что внутри.
Всё обязательно покажу. Вначале всё это красилось, делались боковины из ДСП
и покрывались шпоном бука, как и на УНЧ. Далее шпон был заменён на вишню,
покрывался байцем под красное дерево и лакировался 2К-лаком.



























Фёдор Фридрихович. Кто умеет, делает. Кто не умеет, учит. Б.Шоу

https://www.youtube.com/watch?v=65jaKGOuNs0
https://www.youtube.com/watch?v=ovkn_8sFfes

Аватара пользователя
Radiomann
Сообщения: 7526
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Корректоры собственного приготовления.

Сообщение Radiomann » Пт мар 29, 2019 12:46 pm

На а дальше изготовление элементов конструкции, как например экрана платы,
перегородки БП, ножки корпуса и прочие мелочи.
















Фёдор Фридрихович. Кто умеет, делает. Кто не умеет, учит. Б.Шоу

https://www.youtube.com/watch?v=65jaKGOuNs0
https://www.youtube.com/watch?v=ovkn_8sFfes

Аватара пользователя
Radiomann
Сообщения: 7526
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Корректоры собственного приготовления.

Сообщение Radiomann » Сб мар 30, 2019 12:29 pm

Именно в данной конструкции был применён такой экран для платы, и сама она подвешивалась
на пружинах-растяжках. Всё это было сделано для уменьшения уровня помех.
Первоначально и трансформатор в БП устанавливался на Ш-образном железе, но результат был
не удовлетворительный, поменял на тороид.
Сборка:

















Фёдор Фридрихович. Кто умеет, делает. Кто не умеет, учит. Б.Шоу

https://www.youtube.com/watch?v=65jaKGOuNs0
https://www.youtube.com/watch?v=ovkn_8sFfes

Аватара пользователя
MOT
Сообщения: 1150
Зарегистрирован: Сб дек 16, 2017 7:58 pm
Откуда: Россия, Краснодарский край, г.Армавир

Корректоры собственного приготовления.

Сообщение MOT » Сб мар 30, 2019 12:34 pm

Radiomann, Фёдор Фридрихович :good: А пружины зачем всё-таки? Стоять-то корректор будет стационарно, вибраций нет...
С уважением, Виктор Евгеньевич

Аватара пользователя
Radiomann
Сообщения: 7526
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Корректоры собственного приготовления.

Сообщение Radiomann » Сб мар 30, 2019 3:27 pm

MOT писал(а):
Сб мар 30, 2019 12:34 pm
А пружины зачем всё-таки? Стоять-то корректор будет стационарно, вибраций нет...
Как я писал, он является подставкой под УНЧ, даже при лёгком гудении силового трансформатора
это буде передаваться на плату. Я уже не говорю о том, что любое механическое возмущение (случайная
вибрация стола, и пр.) будут воспроизводиться. Да впрочем, я думаю Ваш вопрос чисто риторический.
Как правило в корректорах садят первую лампу на амортизаторы, я поступил проще.
Фёдор Фридрихович. Кто умеет, делает. Кто не умеет, учит. Б.Шоу

https://www.youtube.com/watch?v=65jaKGOuNs0
https://www.youtube.com/watch?v=ovkn_8sFfes

Аватара пользователя
Radiomann
Сообщения: 7526
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Корректоры собственного приготовления.

Сообщение Radiomann » Сб мар 30, 2019 3:29 pm

От этого проекта были другие вариации, в основном с разными передними панелями.







Фёдор Фридрихович. Кто умеет, делает. Кто не умеет, учит. Б.Шоу

https://www.youtube.com/watch?v=65jaKGOuNs0
https://www.youtube.com/watch?v=ovkn_8sFfes

Аватара пользователя
Radiomann
Сообщения: 7526
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Корректоры собственного приготовления.

Сообщение Radiomann » Сб мар 30, 2019 9:45 pm

И так, первая серия закончена. Вторая - это некоторое подобие знаменитой линейки EAR.
Всё тоже, как обычно, разработка конструкции - чертежи, изготовление деталей и т.д.
Эта конструкция отличается тем, что плата разработана под пальчиковые ЕСС83.
Схема практически такая, что и в первом варианте.
Конструкция показала отличную работу. Фона практически ноль.
Конденсаторы применяю только К73-17, напряжение накала выпрямлено и стабилизировано.


















Фёдор Фридрихович. Кто умеет, делает. Кто не умеет, учит. Б.Шоу

https://www.youtube.com/watch?v=65jaKGOuNs0
https://www.youtube.com/watch?v=ovkn_8sFfes

shark
Сообщения: 206
Зарегистрирован: Ср авг 31, 2016 11:43 pm
Откуда: Задвинье

Корректоры собственного приготовления.

Сообщение shark » Вс мар 31, 2019 8:41 am

Федор Фридрихович, клеевая куча на трансформаторе - вынужденная технология?

Эрик.

Аватара пользователя
Radiomann
Сообщения: 7526
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Корректоры собственного приготовления.

Сообщение Radiomann » Вс мар 31, 2019 10:45 am

shark писал(а):
Вс мар 31, 2019 8:41 am
Федор Фридрихович, клеевая куча на трансформаторе - вынужденная технология?
Нет, это временное закрепление, впоследствии оно заменилось на нормальное и в
дальнейшем уже не применялась.


Ну вот собственно так выглядит этот корректор:

















Фёдор Фридрихович. Кто умеет, делает. Кто не умеет, учит. Б.Шоу

https://www.youtube.com/watch?v=65jaKGOuNs0
https://www.youtube.com/watch?v=ovkn_8sFfes

Аватара пользователя
kurgan00
Сообщения: 998
Зарегистрирован: Ср май 04, 2016 3:10 pm
Откуда: Краснодарский край, г. Славянск-на-Кубани --- Марианские острова, Гарапан, о. Сайпан

Корректоры собственного приготовления.

Сообщение kurgan00 » Вс мар 31, 2019 11:15 am

Я фигею, вот это уровень! :good: Сколько же времени уходит на изготовление такого изделия? Я бы копался месяцев несколько над подобной штукой :D и то, вышло бы менее красиво.
Андрей Вениаминович, сделан в СССР

Аватара пользователя
Radiomann
Сообщения: 7526
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Корректоры собственного приготовления.

Сообщение Radiomann » Вс мар 31, 2019 1:25 pm

kurgan00 писал(а):
Вс мар 31, 2019 11:15 am
Сколько же времени уходит на изготовление такого изделия?
Для первого образца - пару недель (я работаю с утра и до вечера без выходных),
т.к. много времени отнимает разработка конструкции, чертежи и поиск компонентов.
Далее уже всё быстрее, примерно неделя, полторы.
Панели изготавливаются как раз за это время (единственная часть корпуса, которую я
заказываю).
Фёдор Фридрихович. Кто умеет, делает. Кто не умеет, учит. Б.Шоу

https://www.youtube.com/watch?v=65jaKGOuNs0
https://www.youtube.com/watch?v=ovkn_8sFfes

Аватара пользователя
Radiomann
Сообщения: 7526
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Корректоры собственного приготовления.

Сообщение Radiomann » Ср апр 03, 2019 7:39 pm

Есть ещё и третий вариант, условно "бюджетный". Покупаю на блошинном рынке за 1-3 евро старые
рессиверы и использую их корпуса для корректоров. Очень большая часть по изготовлению корпусов отпадает.
Детально описывать что и как не буду, всё уже выше описано.
Представляю просто как идею, может кому пригодится.

Вот один из таких:

















Фёдор Фридрихович. Кто умеет, делает. Кто не умеет, учит. Б.Шоу

https://www.youtube.com/watch?v=65jaKGOuNs0
https://www.youtube.com/watch?v=ovkn_8sFfes
