Волна-К, ремонт и усовершенствование.

Модератор: Radiomann

Аватара пользователя
Radiomann
Сообщения: 7888
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Сообщение Radiomann » Вс окт 16, 2016 11:01 pm

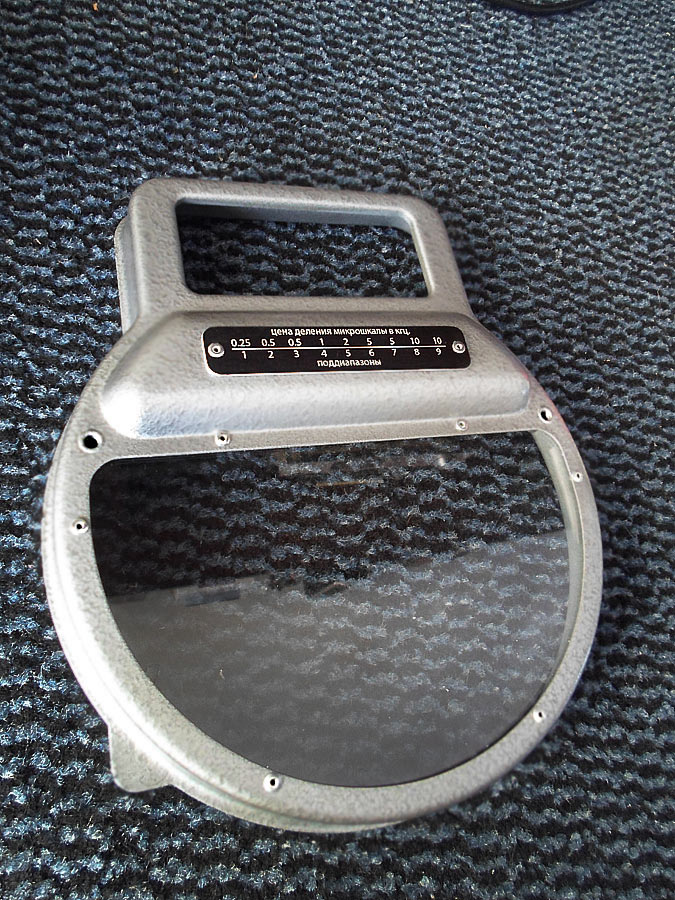

Ну вот с рамкой теперь всё готово:


Аватара пользователя
Aquarius
Сообщения: 2839
Зарегистрирован: Ср май 23, 2012 12:52 pm
Откуда: СССР (Москва)

Сообщение Aquarius » Пн окт 17, 2016 11:19 am

Radiomann писал(а):всё готово:
Очень хорошо.
А как вы приклепали стекло или это пластик?
Александр Володиевич

Аватара пользователя
Radiomann
Сообщения: 7888
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Сообщение Radiomann » Пн окт 17, 2016 12:08 pm

Aquarius писал(а):А как вы приклепали стекло или это пластик?

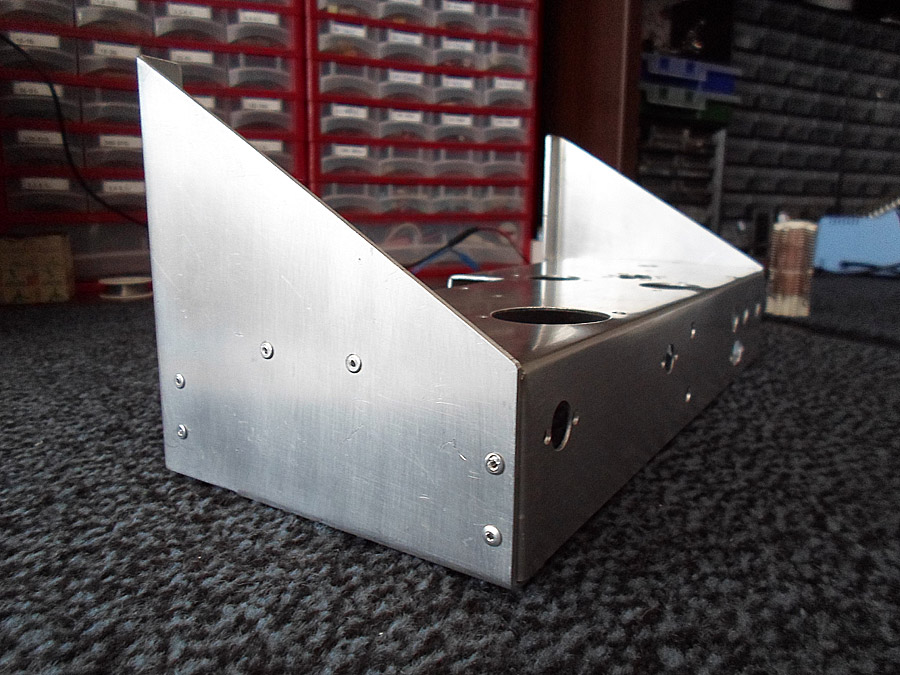

Заклёпками, как на фото ниже. По русски не знаю как называются, в переводе с немецкого будет как "слепые заклёпки".
Я их применяю очень часто в своих конструкциях.






Алексей Сергеевич
Сообщения: 6837
Зарегистрирован: Чт мар 19, 2015 7:44 am
Откуда: Алматы

Сообщение Алексей Сергеевич » Пн окт 17, 2016 12:58 pm

Radiomann
обычные вытяжные алюминиевые.

Владимир RA4LBE
Сообщения: 454
Зарегистрирован: Сб май 28, 2011 9:21 pm
Откуда: Россия Димитровград

Сообщение Владимир RA4LBE » Пн окт 17, 2016 6:17 pm

Фёдор ,Фёдор ну как же так, люминивые заклёпки ну глаз режут , родные то латунные гораздо меньше в диаметре и не так бросаются в глаза , эх ну ладно тогда люминевые надо запылить молотковой эмалью . Ну не ожидал . От кого от кого но только не от тебя :) . Я родные расклепал и повторно использовал .

Аватара пользователя
Radiomann
Сообщения: 7888
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Сообщение Radiomann » Пн окт 17, 2016 7:04 pm

Владимир RA4LBE писал(а):Я родные расклепал и повторно использовал
Родные сгнили, я их просто высверлил, найти подобных не возможно, а закрасить - это уже колхоз.
Пробовал использовать латунные стержни от шариковых авторучек, тоже ерунда.
С заклёпками вообще засада.
Хочу найти ещё от холодильных арегатов медную трубочку 2,5 мм., может быть из неё что-то получится.....

Ну и самое главное, я даже в заголовке написал - ремонт и усовершенствование, не реставрация! Поэтому как было с завода - мало интересует.

Аватара пользователя
Aquarius
Сообщения: 2839
Зарегистрирован: Ср май 23, 2012 12:52 pm
Откуда: СССР (Москва)

Сообщение Aquarius » Пн окт 17, 2016 7:20 pm

Radiomann писал(а):Заклёпками, как на фото ниже.
:) Это видно.
Я имел ввиду, как заклепали, что стекло не лопнуло?
Я пробовал, но получилось только на монолитном поликарбонате.
Radiomann писал(а):С заклёпками вообще засада.
Очень давно не клепал, но делал заклепки из медного электропровода, только на костре или газовой плите надо отпустить, потом использую оправки самодельные. Заклепщик делал из керна. Стачивал плоскость, сверлил небольшое углубление.
Если найду, сделаю фотки.
В интернете нашел что-то подобное:
Изготовление заклепки:
http://delai-sam.narod.ru/och.ruchki/zaklepka.htm
Что получалось из керна:
http://bip-mip.ru/zaklyopka.html
Александр Володиевич

Аватара пользователя
Aquarius
Сообщения: 2839
Зарегистрирован: Ср май 23, 2012 12:52 pm
Откуда: СССР (Москва)

Сообщение Aquarius » Пн окт 17, 2016 7:27 pm

Radiomann писал(а):С заклёпками вообще засада.
http://www.ebay.com/itm/2mm-x-4mm-Strai ... Sw-FZXj2sP
http://www.ebay.com/itm/Solid-Red-Coppe ... R-ePz2Sx8A
Это на люверсы похоже.
http://www.ebay.com/itm/Copper-Brass-Vi ... 8SeivnNGjw
Александр Володиевич

Аватара пользователя
lisovin Дмитрий
Сообщения: 3851
Зарегистрирован: Пн июн 07, 2010 3:51 pm
Откуда: Луганск

Сообщение lisovin Дмитрий » Пн окт 17, 2016 7:36 pm

Aquarius писал(а):Я имел ввиду, как заклепали, что стекло не лопнуло?
Я пробовал, но получилось только на монолитном поликарбонате.
Выдергиваем из антенны телескопической нужного диаметра трубку, надфилем по кругу и обламываем нужную длину. Одеваем на заклепку и жмем пистолет.

Аватара пользователя
Radiomann
Сообщения: 7888
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Сообщение Radiomann » Пн окт 17, 2016 7:37 pm

Спасибо Александр Володиевич за ссылки.
Вот по самой нижней ссылке как раз тот тип заклёпок, что нужен, но нет нужного размера. У меня отверстия под 2,5 мм. рассверлены, предлагаемые заклёпки начинаются от 3,5 мм.
Стекло не лопнуло при натяжении потому что я не доводил до обрыва гвоздя. Следил, как только головка зашла в заклёпку, щипцы отпускал и гвоздь вынимал пдлоскогубцами.
Попробую изготовить сам заклёпки из трубки, если таковую найду. Оригинальные - это именно трубка.

Аватара пользователя
Radiomann
Сообщения: 7888
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Сообщение Radiomann » Пн окт 17, 2016 7:46 pm

lisovin Дмитрий писал(а):Одеваем на заклепку и жмем пистолет.
Дмитрий, не совсем понял, поясните пожалуйста. Одеваем на гвоздь, без
алюминевой заклёпки?

Аватара пользователя
Aquarius
Сообщения: 2839
Зарегистрирован: Ср май 23, 2012 12:52 pm
Откуда: СССР (Москва)

Сообщение Aquarius » Пн окт 17, 2016 8:10 pm

lisovin Дмитрий
Спасибо.
Radiomann писал(а):Стекло не лопнуло при натяжении потому что я не доводил до обрыва гвоздя
Предельно понятно.
Radiomann писал(а): без
алюминевой заклёпки?
Нет.
в само отверстие вставляем как гильзу и клепаем.
Если я правильно понимаю, то подобная гильза не должна дать лопнуть стеклу.
Надо попробовать.
Александр Володиевич

Аватара пользователя
Aquarius
Сообщения: 2839
Зарегистрирован: Ср май 23, 2012 12:52 pm
Откуда: СССР (Москва)

Сообщение Aquarius » Пн окт 17, 2016 8:15 pm

Radiomann писал(а):У меня отверстия под 2,5 мм.
http://www.ebay.com/itm/500PCS-M2-3-5mm ... SweXhXmH6h
http://www.ebay.com/itm/Copper-Brass-Vi ... 8SeivnNGjw
"Бороться и искать, найти и перепрятать"(С)
Александр Володиевич

Аватара пользователя
lisovin Дмитрий
Сообщения: 3851
Зарегистрирован: Пн июн 07, 2010 3:51 pm
Откуда: Луганск

Сообщение lisovin Дмитрий » Пн окт 17, 2016 11:35 pm

Radiomann писал(а):Одеваем на гвоздь, без
алюминевой заклёпки?
Aquarius писал(а):Radiomann писал(а):
без
алюминевой заклёпки?

Нет.
в само отверстие вставляем как гильзу и клепаем.
Если я правильно понимаю, то подобная гильза не должна дать лопнуть стеклу.
Надо попробовать.
именно как гильза/упор работает и не дает удавить заклепку до критической нагрузки на материал. Я так замки на стенки начинал ставить из оргалита (ДВП). Они должны были сидеть плотно, но и вращаться усилием пальца.

Аватара пользователя
Aquarius
Сообщения: 2839
Зарегистрирован: Ср май 23, 2012 12:52 pm
Откуда: СССР (Москва)

Сообщение Aquarius » Вт окт 18, 2016 1:28 am

lisovin Дмитрий писал(а):Я так замки на стенки начинал ставить из оргалита (ДВП).
Не оспариваю вашу технологию, но оргалит(ДВП) имеет возможность для расширения больше чем у стекла.
Меня заинтересовало именно клепание стекла т.к. много зубьев обломал.
Александр Володиевич
