"не модный" УНЧ

Сообщение Radiomann » Чт апр 14, 2016 1:31 pm

Я не строю усилителей и корректоров, но очень внимательно слежу за этим направлением на нашем форуме. Пару раз перечитал от начала до конца и записные книжки.
У меня имеется несколько очень достойных фирменных УНЧ, которых мне хватает "выше крыши", но захотелось построить ламповый. Ощутить настоящий "ламповый" звук.
Остановился я на одной из самых простых схем, приведённых в записных книжках, в частности на однотакте. В качестве ламп взял ЕСС83 и EL84.
Почему не модный?
Дело в том, что в настоящее время во всём мире господствует течение "открытых" УНЧ. Эдакий техно-стиль. Не спорю, при хорошем со вкусом выполненном аппарате это смотрится довольно привлекательно. Для повторения такой вариант довольно прост, в смысле механики и слесарки.
НО!
На мой взгляд он обладает двумя очень большими недостатками.
Первое - это опасность при эксплуатации, открытость ламп. Даже страшно подумать, когда в доме маленькие дети, не на шкаф же его ставить.
Второе, это огромные неудобства в содержании его в чистоте, очень быстро во все места садится пыль, и каждые 3 - 5 дней всё это вычищать щёточками и кисточками, мало удовольствия, а я люблю во всём идеальную чистоту.
Поэтому я принял решение в пользу классического варианта - закрытого корпуса.
Походящий корпус я нашёл быстро - разбомбил прекрасно работающий УНЧ, который предлагал в качестве новогоднего подарка у нас на форуме, но желающий тогда не нашёлся.

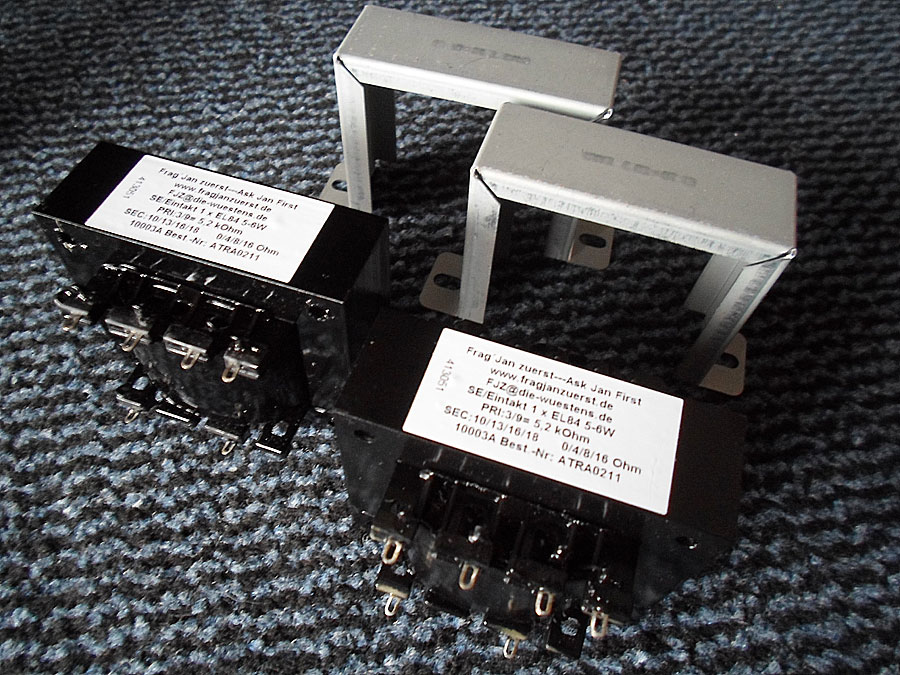

Трансформаторы я никогда не мотал, да у меня для это ничего и нет, поэтому решил приобрести готовые именно под EL84, однотакт и универсальные под разные нагрузки.
Они не дёшевы, но помня что 90% качества работы УНЧ обусловлено ими, пошёл на такие траты.




Ну и началось.
Первое - это вся механика. В корпусе необходимо сделать новую переднюю и заднюю панели, что не так просто технически как кажется, ну и собственно шасси.
В первую очередь необходимо было сделать крепление передней панели,
для чего я выбрал вариант с металлической рамкой, спаяв её из стального уголка 10х10мм. В дальнешем она будет приклёпана к несущей части корпуса.







Продолжение следует.

Аватара пользователя
Gnat
Сообщения: 16759
Зарегистрирован: Вт фев 01, 2011 10:06 pm
Откуда: Севастополь,город русских моряков

Сообщение Gnat » Чт апр 14, 2016 2:24 pm

Жаль Фёдор, что ты прочитав тему так и не понял,что не имеет смысла делать однотакт. Это получится обычный усилитель радиоприёмника у тебя. С большими КНИ и малой мощностью. Более того ТВЗ которые купил имеют выход на 4,8,16 ом ,следовательно окно заполнено ненужными обмотками ,в ущерб качеству звука.
Ведь ты восстанавливаешь приёмники ламповые и видишь схемы и видел,что в высшем классе и 1м иногда стоят только двух тактные УНЧ. Потому что только они обеспечивают качественное звуко воспризведение , как и транзисторные УНЧ тоже выпускаются только двух тактные.
Юрий Васильевич

Аватара пользователя
Сергей Васильевич
Сообщения: 394
Зарегистрирован: Ср янв 20, 2016 8:11 pm
Откуда: Серпухов

Сообщение Сергей Васильевич » Чт апр 14, 2016 3:08 pm

Открытый дизайн с декоративной защитной решеткой.
6н8, 6н6, КТ90.Двухтакт.

Михась
Сообщения: 2577
Зарегистрирован: Чт янв 05, 2012 1:05 pm

Сообщение Михась » Чт апр 14, 2016 4:01 pm

Молодец Фридрихович, я тоже так же точно вижу ламповый УНЧ

Аватара пользователя
Radiomann
Сообщения: 7885
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Сообщение Radiomann » Чт апр 14, 2016 6:02 pm

Сергей Васильевич писал(а):Открытый дизайн с декоративной защитной решеткой.
6н8, 6н6, КТ90.Двухтакт.
А как убирать пыль? Каждую неделю откручивать решётку?

Аватара пользователя
Radiomann
Сообщения: 7885
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Сообщение Radiomann » Чт апр 14, 2016 6:07 pm

Gnat писал(а):Жаль Фёдор, что ты прочитав тему так и не понял,что не имеет смысла делать однотакт. Это получится обычный усилитель радиоприёмника у тебя. С большими КНИ и малой мощностью. Более того ТВЗ которые купил имеют выход на 4,8,16 ом ,следовательно окно заполнено ненужными обмотками ,в ущерб качеству звука.
Ведь ты восстанавливаешь приёмники ламповые и видишь схемы и видел,что в высшем классе и 1м иногда стоят только двух тактные УНЧ. Потому что только они обеспечивают качественное звуко воспризведение , как и транзисторные УНЧ тоже выпускаются только двух тактные.
Юрий, всё что ты говоришь это так, никто не будет спорить.
Но, во-первых я хотел сделать максимально простой УНЧ, для начала, а во вторых мой один приятель, живущий в моём городе, собрал именно эту схему и именно с этими комплектующими. Мне качество звучания очень понравилось. Я просто был заворожен.
В проекте теперь двухтактник по более серьёзной схеме.
Скажем так, то что я делаю - это первый блин, проба пера.

P.S. Я специально открыл отдельную тему чтобы не мешаться в основных по УНЧ, там в большинстве уже люди с опытом и знаниями.

Аватара пользователя
Radiomann
Сообщения: 7885
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Сообщение Radiomann » Чт апр 14, 2016 6:12 pm

И так, работа шла дальше.
Следующий этап - грамотное проектирование и изготовление шасси. Опять перечитал записные книжки и рекомендации Байкова.

Рамка приклёпана, заготовка под переднюю панель тоже готова.



















Аватара пользователя
Gnat
Сообщения: 16759
Зарегистрирован: Вт фев 01, 2011 10:06 pm
Откуда: Севастополь,город русских моряков

Сообщение Gnat » Чт апр 14, 2016 6:34 pm

Работа кипит! Красиво всё и усилитель будет хороший. И хорошо что в проекте двухтакт наметился! Вот он будет усилитель ,так усилитель. Удачи!
Юрий Васильевич

Аватара пользователя
ANATOL
Сообщения: 6195
Зарегистрирован: Пт мар 01, 2013 10:22 am
Откуда: Abinsk

Re: "не модный" УНЧ

Сообщение ANATOL » Чт апр 14, 2016 8:45 pm

Radiomann писал(а):Я не строю усилителей и корректоров, но очень внимательно слежу за этим направлением на нашем форуме. Пару раз перечитал от начала до конца и записные книжки.
У меня имеется несколько очень достойных фирменных УНЧ, которых мне хватает "выше крыши", но захотелось построить ламповый. Ощутить настоящий "ламповый" звук.
Остановился я на одной из самых простых схем, приведённых в записных книжках, в частности на однотакте. В качестве ламп взял ЕСС83 и EL84.
Здравствуйте,Федор Фридрихович!
Очень хорошую и нужную тему Вы открыли!
Немного забегая вперед, хочу спросить. А Вы настраивать свой однотакт будете?

Аватара пользователя
Radiomann
Сообщения: 7885
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Сообщение Radiomann » Чт апр 14, 2016 10:22 pm

Да, Анатолий Анатольевич, обязательно буду. Готовлю уже всё для этого - программы, шнуры изготовил, делитель нагрузки тоже уже готов.

Аватара пользователя
Дан
Сообщения: 4866
Зарегистрирован: Вт авг 07, 2012 9:47 pm
Откуда: Климовск. Мос. обл.

Сообщение Дан » Чт апр 14, 2016 10:44 pm

Radiomann писал(а): Готовлю уже всё для этого - программы,
Я стесняюсь спросить... :D Программы вы купили ведь? Что это за проги и по чем они на рынке?
Меня зовут Виталий.

Аватара пользователя
SergPhil
Сообщения: 2889
Зарегистрирован: Вс сен 19, 2010 12:10 am
Откуда: Донецк(ДНР)
Контактная информация:

Сообщение SergPhil » Чт апр 14, 2016 10:46 pm

Фёдор Фридрихович, у вас всё всегда замечательно. УДАЧИ!
Сергей Иванович
https://yadi.sk/d/bbqmBi0RxOe-Vw

Аватара пользователя
Radiomann
Сообщения: 7885
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Сообщение Radiomann » Пт апр 15, 2016 10:58 am

Дан писал(а):
Radiomann писал(а): Готовлю уже всё для этого - программы,
Я стесняюсь спросить... :D Программы вы купили ведь? Что это за проги и по чем они на рынке?
Нет я ничего не покупал, речь идёт о тестовых, совершенно легальных, версиях Шмелёва. Вполне хватает для разовых замеров.

Аватара пользователя
Radiomann
Сообщения: 7885
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Сообщение Radiomann » Пт апр 15, 2016 11:17 am

Ну вот, начал я с блока питания. Я не большой сторонник выпрямителей на кенотронах, но мой товарищ собрал схему именно на нём, поэтому я решил повторить. Кенотрон взял EZ80. Дроссель на ток 300mA.
Проблема с силовым трансформатором. Попробовал несколько штук, но все греются.
Гонял при токе 200mA, через час температура достигала 60-ти градусов и выше. Вот один нашёлся, который греется несколько слабее.
Кое-какие элементы уже установлены на шасси.





Аватара пользователя
Radiomann
Сообщения: 7885
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Сообщение Radiomann » Пт апр 15, 2016 11:19 am

SergPhil писал(а):Фёдор Фридрихович, у вас всё всегда замечательно. УДАЧИ!
Спасибо!
