Испытание ламп.

Модератор: Radiomann

alex-551
Сообщения: 1532
Зарегистрирован: Чт май 22, 2014 8:03 pm
Откуда: Брест

Сообщение alex-551 » Вт сен 01, 2015 2:06 pm

Ну так в подписи всё указано.
Александр Петрович, Брест.

Gulbariy
Сообщения: 772
Зарегистрирован: Вт июл 01, 2014 10:16 pm
Откуда: Санкт-Петербург

Сообщение Gulbariy » Вт сен 01, 2015 2:37 pm

наконец реанимировал ИЛ-14... теперь можно и по испытывать малость )))
Сергей Борисович

alex-551
Сообщения: 1532
Зарегистрирован: Чт май 22, 2014 8:03 pm
Откуда: Брест

Сообщение alex-551 » Вт сен 15, 2015 10:10 am

Что бы не открывать новую тему- задам вопрос здесь. Нужна схема или ссылка на ибей вольтметра LCD 0-400v DC.
Несколько дней лазил в интернете и не нашёл. Сейчас делают на микроконтроллерах с использованием дисплея 1602, сразу напряжение и ток, но прошивки до 50в, а в программировании я - ноль. Прошить ещё смогу.
Александр Петрович, Брест.

MMATEW
Сообщения: 9
Зарегистрирован: Сб мар 01, 2014 1:41 pm
Откуда: Болгария / Севлиево

Сообщение MMATEW » Вт сен 15, 2015 10:56 am

Может кому интересно будет.
Такая тема ест на Болгарском форуме.

http://www.sandacite.com/forum/index.php?topic=5685.0

Аватара пользователя
LY2MA
Сообщения: 132
Зарегистрирован: Чт июн 06, 2013 10:40 am
Откуда: Литва, Клайпеда

Сообщение LY2MA » Пт окт 13, 2017 9:43 am

Всем форумчанам доброго времени суток!

Давно была идея построить простой испытатель ламп, но все руки не доходили. Толчком послужил подарок от друзей

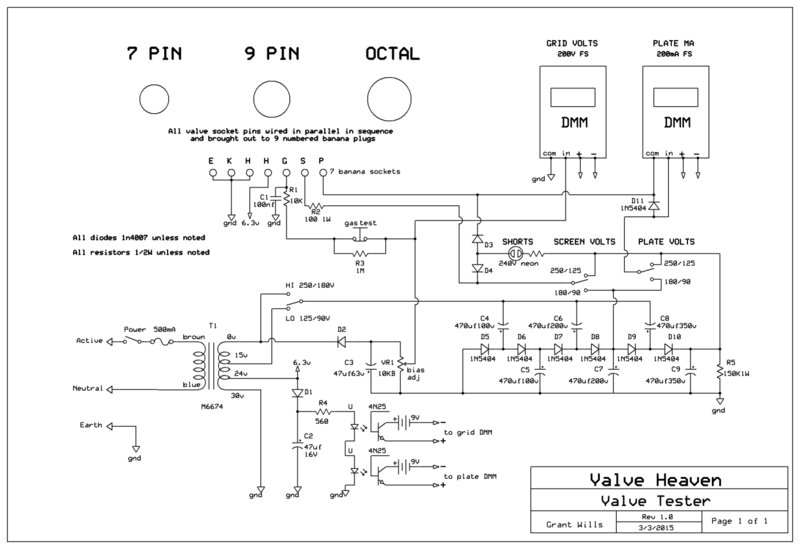

Нашел в инете подходящую схемку


И вот пожалуйста:




примеры проверки ламп 6Н2П, 6П6С и 6П3С





Ну что сказать - аппарат работает надежно.
Здесь ссылка на оригинал статьи:
http://www.valveheaven.com/wp-content/u ... tester.pdf
С уважением, Стас

_____________________________________
«Пишем, что наблюдаем, а чего не наблюдаем, того не пишем». С.О.Макаров "Витязь" и Тихий океан"

gamriq
Сообщения: 957
Зарегистрирован: Сб сен 19, 2015 10:23 pm
Откуда: Казань

Сообщение gamriq » Пт окт 13, 2017 10:05 am

я, канешно, пардон...но смею утверждать, что СТРЕЛОЧНЫЕ индикаторы НЕЗАМЕНИМЫ в ламповых тэстерах. никакой цифровой вольтметр так называемое подёргивание стрелки (при ... куча причин) просто не покажет.
Сергей Юрьевич

Аватара пользователя
Сергей Васильевич
Сообщения: 394
Зарегистрирован: Ср янв 20, 2016 8:11 pm
Откуда: Серпухов

Сообщение Сергей Васильевич » Пт окт 13, 2017 10:26 am


alex-551
Сообщения: 1532
Зарегистрирован: Чт май 22, 2014 8:03 pm
Откуда: Брест

Сообщение alex-551 » Пт окт 13, 2017 11:50 am

Свой измеритель, я уже показывал. Пришли штеккера из Китая, переделал шнуры коммутации. Панельки, по мере нахождения, будут добавляться.
Александр Петрович, Брест.
