Активная приемная антенна - ну и как она?

Модератор: Radiomann

MAN
Сообщения: 316
Зарегистрирован: Ср сен 04, 2013 10:06 am
Откуда: Львов

Сообщение MAN » Чт июн 04, 2015 10:25 pm

Печать на самоклейке ничем не защищена.Откуда 100 лет гарантии?Или я не понимаю процесс?
Юрий

Аватара пользователя
Radiomann
Сообщения: 7888
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Сообщение Radiomann » Пт июн 05, 2015 12:06 am

А зачем её защищать? Печатается на лазерном принтере. Правда плёнка, по качеству у нас возможно отличается от ваших, но тем не менее.
Можете конечно покрыть лаком, но это лишнее.






Многие сейчас, у нас в Германии, переходят на переводные картинки.
Их да, нужно защишать, но они практически тоже не выгорают.
Но я не сторонник переводок.
Печатаются лазером на специальной бумаге и с водичкой, как с детстве, наклеиваются.

IG_58
Сообщения: 2231
Зарегистрирован: Вт дек 25, 2012 5:36 pm
Откуда: Германия

Сообщение IG_58 » Пн июн 08, 2015 12:56 am

В продолжение моих экспериментов с УНЧ и ФНЧ, я решил за воскресенье собрать в корпусе от компьютерного блока питания такой себе УНЧ-моноболок (динамик по размеру вентилятора, малошумящий предварительный усилитель, многополосный регулятор тембра, оконечный усилитель, возможно АРУ).

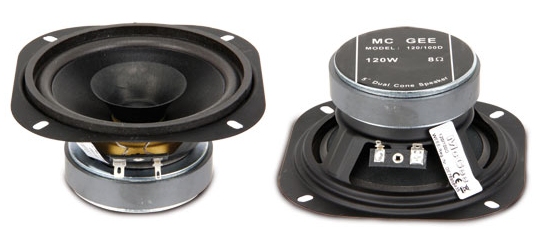

Пару часов ушло на разборку сгоревшего компьютерного источника питания и установку в этом корпусе 8-омного широкополосного динамика McGee 120/100W с полосой 80...12.000 Гц, который практически точно подошёл по установочным размерам вместо 120мм-вентилятора. Этот динамик у меня долго валялся без дела, а жаль, звук у него оказался сочным и мягким:


В качестве оконечного каскада УНЧ я использовал купленный 2 года назад на барахолке набор KEMO для изготовления УНЧ (80 ватт при питании до 40В, полоса от 20 до 2000Гц, TDA 2030 и два советских транзистора КТ818 и КТ819). Наконец-то настал его час, в течение которого я его спаял, установил микросхему и выходные транзисторы на радиатор от разобранного блока питания (прокладки использовал от него же). Поскольку мощность 80 ватт мне ни к чему, я решил, что 12 вольт питания ему за глаза хватит.


Подключил питание, динамик, подал входной сигнал от УКВ-приемника:


Звук, как я и ожидал, оказался сочным и приятным, полоса усилителя довольно широка (мне это не нужно, но всё равно приятно), на слух не шумит. При 12В питания усилитель на средней громкости потребляет 100мА.

Теперь буду заниматься предварительным усилителем с многополосным регулятором тембра. Возможно, использую в качестве преда NE5532, а в качестве эквалайзера TA7796P. Посмотрим.
Последний раз редактировалось IG_58 Пн июн 08, 2015 1:32 pm, всего редактировалось 2 раза.
Игорь.

Михась
Сообщения: 2577
Зарегистрирован: Чт янв 05, 2012 1:05 pm

Сообщение Михась » Пн июн 08, 2015 8:47 am

челябинская колонка)

IG_58
Сообщения: 2231
Зарегистрирован: Вт дек 25, 2012 5:36 pm
Откуда: Германия

Сообщение IG_58 » Пн июн 08, 2015 9:00 am

Активная колонка. А будет еще активнее :)
А почему она челябинская?
Игорь.

Михась
Сообщения: 2577
Зарегистрирован: Чт янв 05, 2012 1:05 pm

Сообщение Михась » Пн июн 08, 2015 10:30 am


IG_58
Сообщения: 2231
Зарегистрирован: Вт дек 25, 2012 5:36 pm
Откуда: Германия

Сообщение IG_58 » Пн июн 08, 2015 12:54 pm

Понятно :)
Да, именно такая - hard metal :)
Игорь.

IG_58
Сообщения: 2231
Зарегистрирован: Вт дек 25, 2012 5:36 pm
Откуда: Германия

Сообщение IG_58 » Сб июн 27, 2015 10:56 pm

Сегодня закончил железный "челябинский" усилитель :)

Основная задача, которая решалась - это возможность при SWL как можно более гибко регулировать АЧХ, чтобы добиться максимальной разборчивости речи на фоне помех. От 5-полосного эквалайзера, который сперва планировался на TA7796P, отказался, т.к. практически оказалось полностью достаточно отключаемого ФНЧ и двух глубоких регулировок тембра.

Внутри: предварительный каскад на малошумящем транзисторе MPSA18 (всего 1,5дб шума), за ним отключаемый ФНЧ (LC-фильтр 5-го порядка с полосой примерно от 230Гц до 4,3кГц), затем двухполосный блок регуляторов тембра (эмиттерный повторитель, регуляторы тембра ВЧ и НЧ), затем основной усилитель на TDA2030 и динамик (см. выше). Питается сие от внешнего источника 12В пост.тока, внутри к корпусу прикручена микросхема стаба 7809 (у нее корпус - это общий минус) и емкость 1000мкф. Имеется, само собой, выход для телефонов, динамик отключаемый.

Очень доволен. Чистый, сочный красивый звук, без "песка" и "мыла", эффективный ФНЧ, глубокие регулировки тембра, чувствительности более чем достаточно, даже можно меньше. Спектралабом не мерял, т.е. незачем.

Повозился с ФНЧ, чтобы не звенел и не как в ведро, хотел сделать от 300 до 3000 Гц, но в последний момент решил сделать полоску пошире, т.к. еще есть два регулятора тембра, очень эффективных.

Без ФНЧ и регуляторов тембра полоса от 20Гц до 20кГц, больше не мерял, т.к. незачем. И так шире некуда.


Чего только не делают из компьютерных источников питания :)
Игорь.

Михась
Сообщения: 2577
Зарегистрирован: Чт янв 05, 2012 1:05 pm

Сообщение Михась » Вс июн 28, 2015 10:29 am

Ну здорово.
Лабораторный БП для экспериментов есть у всех. А вот лабораторный УНЧ с ФНЧ и динамиком - это наверное впервые.

IG_58
Сообщения: 2231
Зарегистрирован: Вт дек 25, 2012 5:36 pm
Откуда: Германия

Сообщение IG_58 » Пт июл 03, 2015 10:38 am

Травемюнде, берег Балтийского моря. Пирс выдается в море метров на 100-150. 9 часов утра. TecSun PL-660, обычная штатная телескопическая антенна. На 20-ке эфир забит, вся Европа, кристально чистый эфир, вообще никаких помех. Город Пенза, к примеру, гремит на 59+++ гораздо сильнее, чем местная FM-балаболка. Вот где надо жить и работать в эфире :)
Игорь.

Михась
Сообщения: 2577
Зарегистрирован: Чт янв 05, 2012 1:05 pm

Сообщение Михась » Пт июл 03, 2015 10:42 am

Привет, Игорь.
Я пока не перебрался в квартиру жить - думал что на 40-20 и выше не бывает помех вообще.
А 10 лет назад даже 160 был чистым и прозрачным. Помехи были только на ДВ

IG_58
Сообщения: 2231
Зарегистрирован: Вт дек 25, 2012 5:36 pm
Откуда: Германия

Сообщение IG_58 » Пт июл 03, 2015 1:37 pm

10 лет назад деревья были выше, а водка крепче :)
Игорь.

Михась
Сообщения: 2577
Зарегистрирован: Чт янв 05, 2012 1:05 pm

Сообщение Михась » Пт июл 03, 2015 8:30 pm

на счет водки не знаю)

Аватара пользователя
Сателлит
Сообщения: 3251
Зарегистрирован: Чт фев 07, 2013 1:05 am
Откуда: Симферополь. Косенко Ярослав
Контактная информация:

Сообщение Сателлит » Сб июл 04, 2015 8:07 am

=Микола= писал(а):,,.эта штука для порезки называется РИЗОГРАФ стоит на 2005 год 16000 гривен (что то около 5000$....) режет от 5 мм. до полутора метров любые буквы и цифры и надобности её покупать у меня никакой нету ,да и возможности тожэ......
Ризограф печатает листовки в одном цвете.
А то что режет Оракал - плоттер.

Аватара пользователя
Игорь Г-807
Сообщения: 503
Зарегистрирован: Сб дек 21, 2013 10:56 am
Откуда: Приазовье

Сообщение Игорь Г-807 » Сб июл 04, 2015 8:09 am

Михась писал(а):на счет водки не знаю)
Любишь ты поспорить! :-D
