Burndept 274 восстановление

Сообщение Radiomann » Ср июл 22, 2020 4:28 pm

Открывая новую тему, хочу этим освежить концепцию нашего форума,
а именно возвращение к жизни старого радио. Все разговоры о политике,
красоте, урожае и пр., которые очень интенсивно ведутся в некоторых
темах форума, безусловно важны, но уж очень далеки от радио.

И так, репортаж о восстановлении старого английского переносного
лампового радиоприёмника Burnept Vidor 274. Реставрацией я работу по
восстановлению назвать не рискну, т.к. в процессе появились многие довольно
значительные изменения в конструкции. Цель была получить в итоге приёмник
внешне максимально схожий с оригиналом, а главное рабочий.

Коротко о его особенностях:
В первую очередь это переносной трёхламповый приёмник VP2B_Mullard VP2B_Mullard 220HPT
с автономным батарейным питанием,
со встроенной рамочной магнитной антенной, год изготовления 1937 Англия Vidor Ltd.Erith (Kent).
Диапазон принимаемых частот - ДВ, СВ.
Лампы - гексоды в ВЧ тракте и пентод в УНЧ. Приёмник выполнен по регенеративной схеме,
как наиболее распространённой в то время.
В качетве питания применены свинцово-кислотные аккумуляторы 2V LT с особым гелем 16AH.
Анодная батарея выдавала 108V. питание накала от второй батареи 2V.

Приёмник мне был подарен одним нашим известным и заслуженным радиолюбителем
( он имеет даже государственные награды за достижения в этой области ), правда в очень
плачевном состоянии. К тому же кто-то неумело пытался приёмник оживить, но видимо
безуспешно. В общем я долго ходил вокруг него не решаясь что-либо с ним начать,
но потом решился. Давно очень хотелось собрать реген с магнитной антенной на СВ и ДВ.

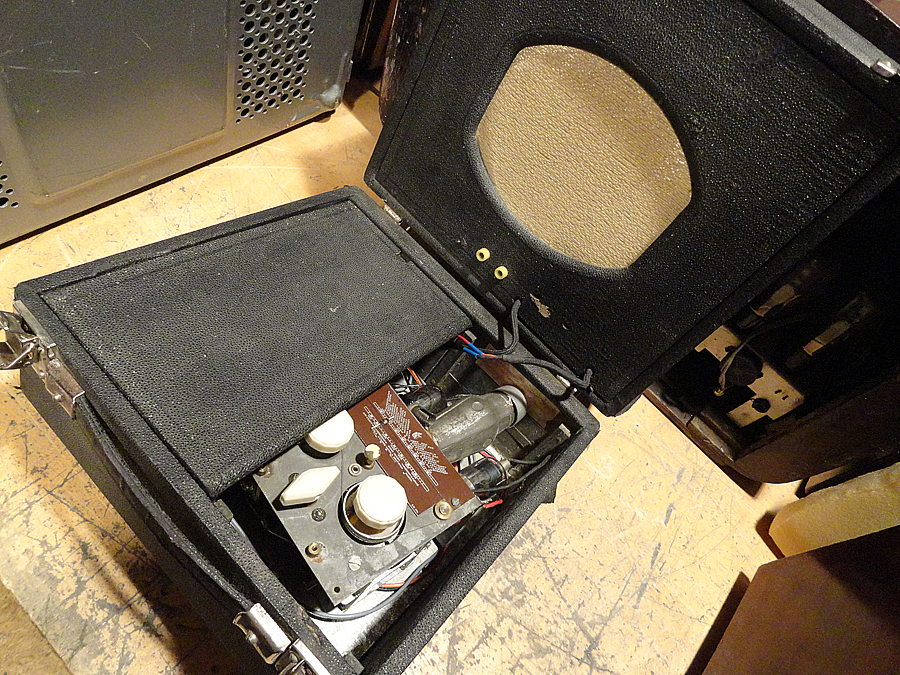

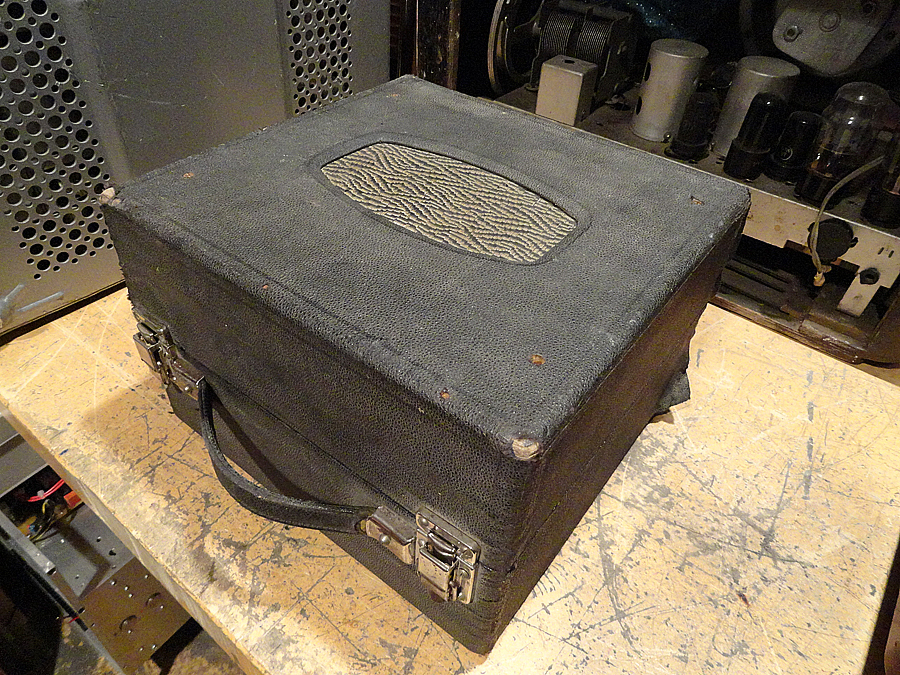

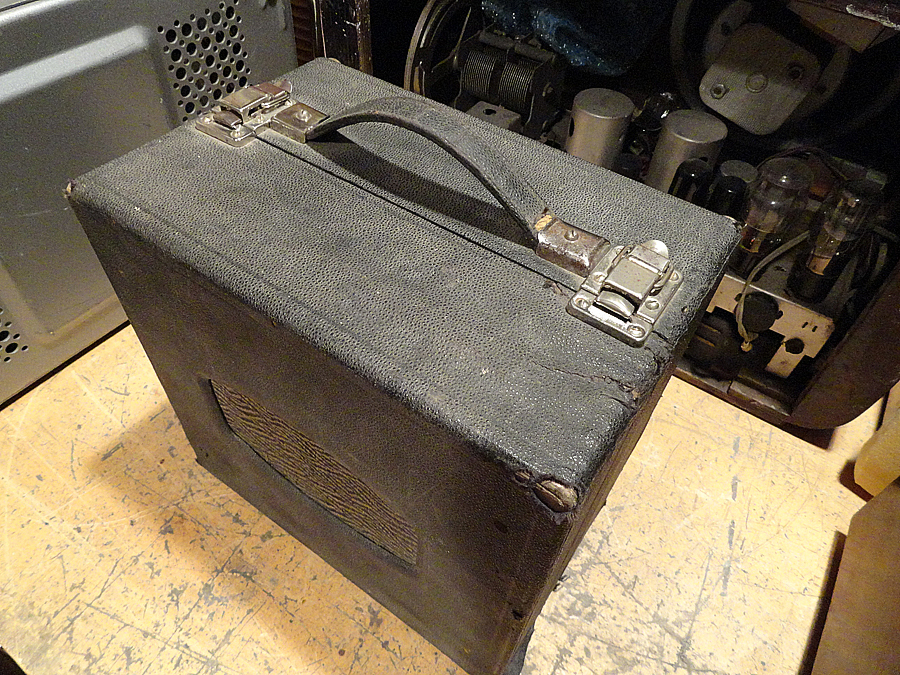

Вот так он выглядел попав ко мне:

















alex-551
Сообщения: 1524
Зарегистрирован: Чт май 22, 2014 8:03 pm
Откуда: Брест

Burndept 274 восстановление

Сообщение alex-551 » Ср июл 22, 2020 4:49 pm

Фёдор Фридрихович, всегда слежу за вашими работами, всё на высшем уровне. Жду продолжения и, уверен, не я один.
Александр Петрович, Брест.

Аватара пользователя
Юрий
Сообщения: 6305
Зарегистрирован: Вс янв 16, 2011 9:09 pm
Откуда: Крым Саки

Burndept 274 восстановление

Сообщение Юрий » Ср июл 22, 2020 6:20 pm

Radiomann писал(а):
Ср июл 22, 2020 4:28 pm
Вот так он выглядел попав ко мне
...смотрю на Ваших фото заострено внимание на ХРОМЕ! - я тоже всегда мучался с этим вопросом НО! сейчас в продаже появились растворы('электролиты) для хромирования серебрения и золочения ...наверное у Вас в Германии тоже продаются. ...а для "хромирования"я использую отработанный фиксаж и получается вполне сносно.
Корниенко Юрий Викторович

Аватара пользователя
Radiomann
Сообщения: 7861
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Burndept 274 восстановление

Сообщение Radiomann » Ср июл 22, 2020 7:00 pm

Юрий писал(а):
Ср июл 22, 2020 6:20 pm
...смотрю на Ваших фото заострено внимание на ХРОМЕ! - я тоже всегда мучался с этим вопросом НО! сейчас в продаже появились растворы('электролиты) для хромирования серебрения и золочения ...наверное у Вас в Германии тоже продаются. ...а для "хромирования"я использую отработанный фиксаж и получается вполне сносно.
Да, такое у нас тоже есть. И я растворы золочения и кромирования тоже использую.
Вот например в Географике я хромировал некоторые детали:












С фиксажем сложнее, его сейчас нигде нет.

Аватара пользователя
Radiomann
Сообщения: 7861
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Burndept 274 восстановление

Сообщение Radiomann » Ср июл 22, 2020 7:08 pm

Любая работа начинается с хорошей бани. Нужно всё очень тщательно вымыть,
внимательно провести дефектовку и ... на поиски материалов и деталей.
Как всегда информации по этому приёмнику практически никакой. Хорошо
что нашлась схема и две фотографии ужасного качества, полностью убитых в
хлам приёмников.
И так, мойка:










Аватара пользователя
Radiomann
Сообщения: 7861
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Burndept 274 восстановление

Сообщение Radiomann » Ср июл 22, 2020 8:50 pm

Вся работа разделится на два направления - это корпус и электрическая часть.
Начну с корпуса, как с самой трудоёмкой части.
Осмотрев внимательно корпус, пришёл к выводу, что его можно было бы восстановить,
в первую очередь дермантиновое покрытие, но деревянные элементы серьёзно
повреждены и без снятия покрытия их не отремонтировать.
Я уже восстанавливал такие покрытия на магнитофоне Комета-201 и на американском
ZENITH TRANS OCEANIC G 500, но здесь дермантин снимать.

Для этого пароочиститель и шпатель:



















Аватара пользователя
Юрий
Сообщения: 6305
Зарегистрирован: Вс янв 16, 2011 9:09 pm
Откуда: Крым Саки

Burndept 274 восстановление

Сообщение Юрий » Ср июл 22, 2020 9:01 pm

Radiomann писал(а):
Ср июл 22, 2020 7:00 pm
С фиксажем сложнее, его сейчас нигде нет.
...я добываю в рентген кабинетах :)
Корниенко Юрий Викторович

Аватара пользователя
Radiomann
Сообщения: 7861
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Burndept 274 восстановление

Сообщение Radiomann » Пт июл 24, 2020 11:06 am

Вся кожа снята. Теперь проклейка, ремонт деревянных узлов и
шпаклёвка.










Аватара пользователя
Radiomann
Сообщения: 7861
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Burndept 274 восстановление

Сообщение Radiomann » Сб июл 25, 2020 1:48 pm

Далее пришлось поискать подходящий кожезаменитель. Одно из условий,
он должен быть эластичным, т.к. на корпусе много скруглений углов и окон.
Материал был найден и началась долгая поэтапная оклейка деталей корпуса.

















Аватара пользователя
Radiomann
Сообщения: 7861
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Burndept 274 восстановление

Сообщение Radiomann » Сб июл 25, 2020 7:21 pm

Оклеивание шло дальше. Самое сложное, это натягивание углов
и стыковка шва нижней и боковой части кожезаменителя.
Всё клеилось на клей типа ПВА, с применением утюга и фена.











Аватара пользователя
Radiomann
Сообщения: 7861
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Burndept 274 восстановление

Сообщение Radiomann » Вс июл 26, 2020 7:07 pm

Удалось выстирать без повреждений один из кусочков оригинальной ткани,
второй уже будет современный.











Аватара пользователя
Radiomann
Сообщения: 7861
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Burndept 274 восстановление

Сообщение Radiomann » Ср июл 29, 2020 2:42 pm

Ну вот, передняя стенка крышки с динамиком, магнитной антенной,
конденсаторами подстройки и выходным трансформатором смонтирована.
Шпильки крепления динамики изготовлены заново.
Интересная деталь - после полной сборки крышки корпуса приёмника,
нет никакой возможности доступа к подстроечным конденсаторам магнитной
антенны.















Андрей Борисович
Сообщения: 3029
Зарегистрирован: Ср окт 16, 2013 11:36 pm
Откуда: Харьков

Burndept 274 восстановление

Сообщение Андрей Борисович » Ср июл 29, 2020 3:11 pm

Radiomann писал(а):
Ср июл 29, 2020 2:42 pm
передняя стенка крышки с динамиком,
Федр Фридрихович, а почему отверстие, для динамика эллипсной формы, а сам динамик круглый?

Аватара пользователя
Radiomann
Сообщения: 7861
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Burndept 274 восстановление

Сообщение Radiomann » Ср июл 29, 2020 7:05 pm

Андрей Борисович писал(а):
Ср июл 29, 2020 3:11 pm
Федр Фридрихович, а почему отверстие, для динамика эллипсной формы, а сам динамик круглый?
Вот этого я не знаю. Но вроде бы всё оригинальное.

Аватара пользователя
Radiomann
Сообщения: 7861
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Burndept 274 восстановление

Сообщение Radiomann » Пт июл 31, 2020 1:02 pm

Ну вот, в принципе крышка корпуса подготовлена к окончательной сборке.
Параллельно изготовлены наклейки внутренней стороны панели.
