Магнитофон "Романтик" - мечта 60-ых.

Сообщение Radiomann » Вт янв 31, 2017 11:06 pm

И так, открываю тему.
Магнитофон мне достался как подарок к Новому 2017 году, от нашего
(к сожалению бывшего) участника форума, Виталия из Харькова.

В моей далёкой молодости я только мечтал о таком чудо-магнитофоне
и страшно завидовал тем, у кого он был. И именно такой мне нравился
больше всего - "юбилейный", как их тогда называли, красного цвета.

Уже занимаясь радиотехникой здесь, в Германии, я разыскивал такой
аппарат, но это оказалось делом не лёгким. И вот подарок, о котором
долго мечтал.

Можно сказать что магнитофон имел очень хороший сохран и самое
главное целую, не повреждённую, крышку.

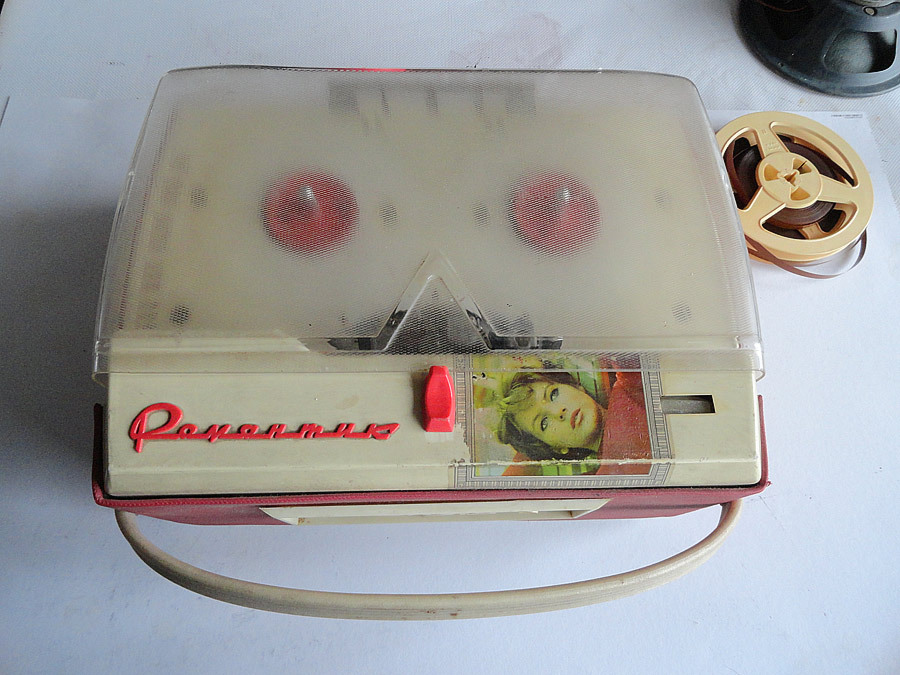

Вот так он ко мне прибыл:

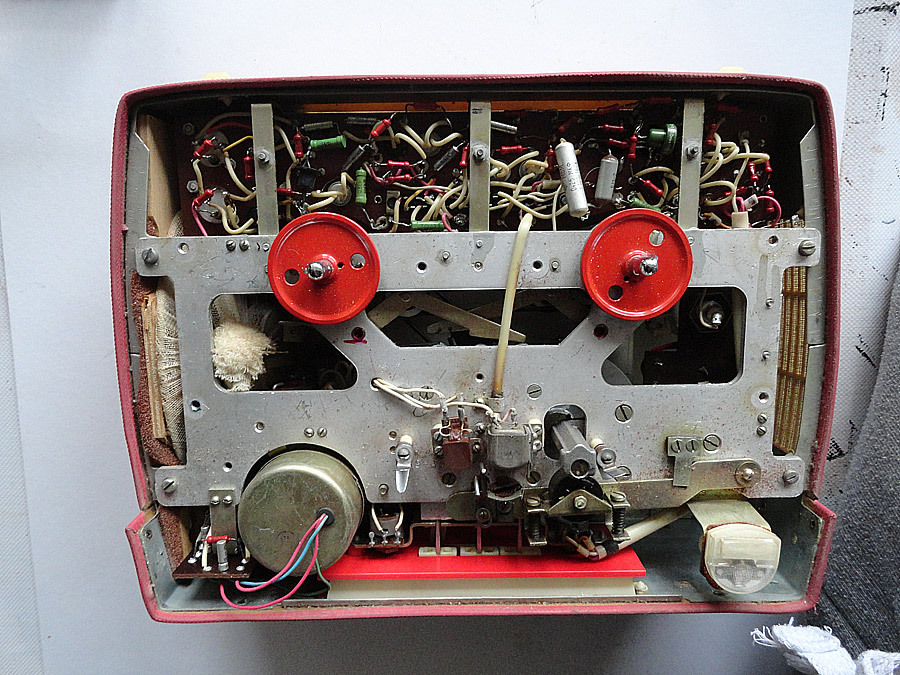

Не было крышки головок и блока питания, как и всего прочего, но это
уже не так важно. Верхняя панель повреждена и заклеена "модерном"
того времени ГДР-овской переводной картинкой с красоткой.
Весь поролон, разрушился.
Пассики на месте, но все растянуты и непригодны для работы.
Электронная часть не подаёт признаков жизни.

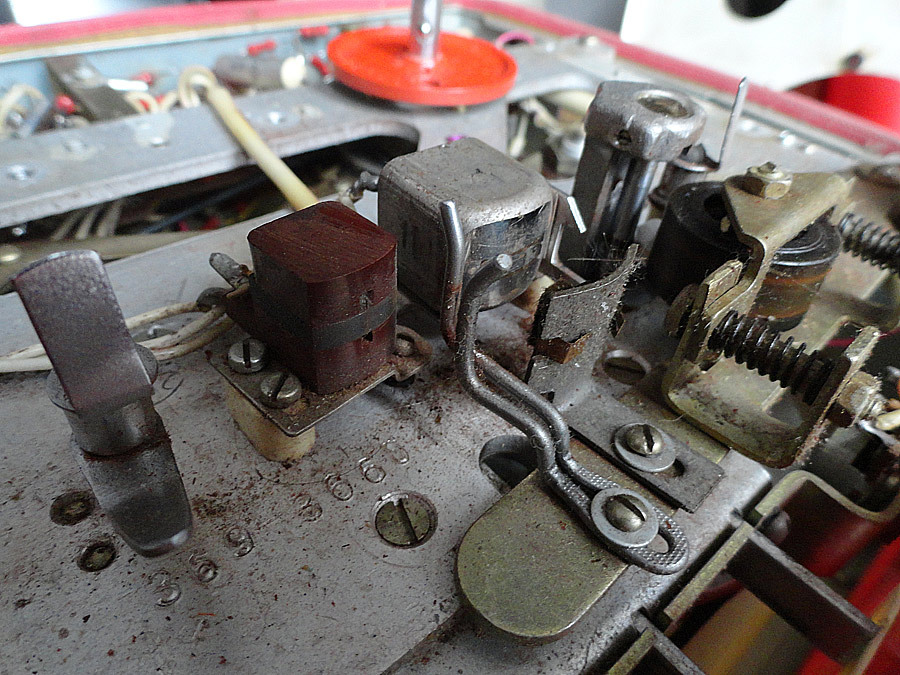

Головки имеют хоть и не большую, но выработку.
Всякие другие "мелочи" тоже присутствуют.

Но это всё результат беглого осмотра. После разборки и мойки
будет призведена тщательная дифектовка.














Фёдор Фридрихович. Кто умеет, делает. Кто не умеет, учит. Б.Шоу

https://www.youtube.com/watch?v=65jaKGOuNs0
https://www.youtube.com/watch?v=ovkn_8sFfes

Аватара пользователя
Radiomann
Сообщения: 7546
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Сообщение Radiomann » Ср фев 01, 2017 1:12 pm

Как всегда, разборка, мойка и дефектовка.

















Для того, чтобы начать качественный ремонт, аппарат должен быть
надёжно и удобно установлен на рабочем столе.
Для этого я использую всегда рамы различных конструкций.
Если этим принебречь, то вместо устранения можно легко получить ещё
больше поломок, да и масса неудобств превратит прятный процесс в муку.






Фёдор Фридрихович. Кто умеет, делает. Кто не умеет, учит. Б.Шоу

https://www.youtube.com/watch?v=65jaKGOuNs0
https://www.youtube.com/watch?v=ovkn_8sFfes

Аватара пользователя
VASILI
Сообщения: 3621
Зарегистрирован: Сб сен 18, 2010 10:00 pm
Откуда: Молдова

Сообщение VASILI » Ср фев 01, 2017 1:39 pm

А я такой порезал...
Давно, правда, еще в доинтернетную эпоху. Шасси использовал как заготовка для разных деталек. Еще часть неиспользованого осталось. Остальное...мотор еще имеется. Рабочий, может кому надо? Подарю...может хоть так "заглажу" немного свою вину... :(
Куплю клавиатуру для ноутбука
ASUS Eee PC1015BX

Аватара пользователя
Radiomann
Сообщения: 7546
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Сообщение Radiomann » Ср фев 01, 2017 1:48 pm

Я бы мотор с удовольствием принял.
Могу что нибудь взамен, или просто оплачу пересылку.

А не осталось ли переключателя и прижимного ролика?
Вообще может что-нибудь из механики магнитофона.
Фёдор Фридрихович. Кто умеет, делает. Кто не умеет, учит. Б.Шоу

https://www.youtube.com/watch?v=65jaKGOuNs0
https://www.youtube.com/watch?v=ovkn_8sFfes

Аватара пользователя
VASILI
Сообщения: 3621
Зарегистрирован: Сб сен 18, 2010 10:00 pm
Откуда: Молдова

Сообщение VASILI » Ср фев 01, 2017 2:21 pm

Посмотрю...маховик недавно попадался под руку. А так...в принципе я ничего не выбрасывал пока. Но найти что то в "залежах" конечно проблема. Поищу, короче. По поводу мотора - у нас тут, вчера видел по дороге на работу - к родичам приехал из Германии. Родились и выросли в Молдове, но уехали к вам. Приехали погостить. Может с ними можно будет передать...
Куплю клавиатуру для ноутбука
ASUS Eee PC1015BX

laver
Сообщения: 48
Зарегистрирован: Чт дек 12, 2013 11:18 pm
Откуда: Севастополь

Сообщение laver » Ср фев 01, 2017 3:32 pm

Фёдор Фридрихович. Увидел два больших конденсатора ЭТО-2 и один
маленький ЭТО-1, а ещё два К53-1(К53-4,14). Их использовали
исключительно в военной аппаратуре.
Будите ли менять на обыкновенные или оставите как есть?
Сергей

Аватара пользователя
Radiomann
Сообщения: 7546
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Сообщение Radiomann » Ср фев 01, 2017 4:38 pm

laver писал(а):Будите ли менять на обыкновенные или оставите как есть?
Буду менять.
Фёдор Фридрихович. Кто умеет, делает. Кто не умеет, учит. Б.Шоу

https://www.youtube.com/watch?v=65jaKGOuNs0
https://www.youtube.com/watch?v=ovkn_8sFfes

Аватара пользователя
Radiomann
Сообщения: 7546
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Сообщение Radiomann » Ср фев 01, 2017 4:43 pm

VASILI писал(а):Посмотрю...маховик недавно попадался под руку. А так...в принципе я ничего не выбрасывал пока. Но найти что то в "залежах" конечно проблема. Поищу, короче. По поводу мотора - у нас тут, вчера видел по дороге на работу - к родичам приехал из Германии. Родились и выросли в Молдове, но уехали к вам. Приехали погостить. Может с ними можно будет передать...

Это было бы здорово. Я так же и сам магнитофон получил из Харькова, с
оказией. Здесь эти добрые люди отнесли посылочку на почту и
отправили на мой адрес наложным платежём.

Очень нужен переключатель, у меня он практически не годный.
Если Вам Василий от меня что-то нужно, то без проблем, обращайтесь.
Фёдор Фридрихович. Кто умеет, делает. Кто не умеет, учит. Б.Шоу

https://www.youtube.com/watch?v=65jaKGOuNs0
https://www.youtube.com/watch?v=ovkn_8sFfes

Аватара пользователя
Radiomann
Сообщения: 7546
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Сообщение Radiomann » Ср фев 01, 2017 4:53 pm

И так предварительная дефектовка показала:

- электрическая часть не работает.
Кто-то аппарат ремонтировал так, что оказалась попутана полярность
питания, выходные транзисторы базами висят в воздухе, часть
электролитических конденсаторов не соответствует по номиналам.
- разрушены силуминовые кулачки переключателя (см. фото).













Фёдор Фридрихович. Кто умеет, делает. Кто не умеет, учит. Б.Шоу

https://www.youtube.com/watch?v=65jaKGOuNs0
https://www.youtube.com/watch?v=ovkn_8sFfes

Алексей Сергеевич
Сообщения: 6541
Зарегистрирован: Чт мар 19, 2015 7:44 am
Откуда: Алматы

Сообщение Алексей Сергеевич » Ср фев 01, 2017 5:04 pm

Когда то у меня была книжка .,Мой друг магнитофон,,
в эпоху СССР когда еще не было кассетных, такие именно
катушечные были востребованы, не секрет что у них свой шарм,
которым кассетные не обладают.
ТАк вот помню какаие там были прикольные иллюстрации.
Очень многое узнал про катушечники и вообще запись на магнитную ленту, так скажем общие ,,АЗЫ,, получил из нее.
Вот смотрю на этот аппарат, представляю как было круто, иметь такой.
Вообще возможность, что то записать и слушать.
Прошу прощение, что я вот так тут.... :)
Силумин на алюминий смените?

Аватара пользователя
Radiomann
Сообщения: 7546
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Сообщение Radiomann » Ср фев 01, 2017 7:58 pm

Алексей Сергеевич писал(а):Силумин на алюминий смените?

Да, видимо пока другого варианта нет.
Изготовить новые кулачки из алюминиевого профиля и посадить на
"жидкий металл".








Фёдор Фридрихович. Кто умеет, делает. Кто не умеет, учит. Б.Шоу

https://www.youtube.com/watch?v=65jaKGOuNs0
https://www.youtube.com/watch?v=ovkn_8sFfes

Дмитрий Самонов
Сообщения: 1
Зарегистрирован: Вс окт 23, 2016 9:44 am
Откуда: Одесса

Сообщение Дмитрий Самонов » Чт фев 02, 2017 11:17 pm

Добрый вечер всем.
К сожалению, поздновато увидел тему о крышке на Романик, тем не менее.
Такую же проблему решил с помощью 3D печати.
Слева, красная - родная, справа - "двоюродная".

Тоже самое с шильдиками.

Цена вопроса печати у нас (при наличии макета) - 5,5 $ за крышку, 1,5 - за шильдик. Цвета пластиков - на фото. Возможно, где-то можно будет найти более аутентичные цвета.
Хотелось бы оставить здесь макеты 3D, но, к сожалению, файлы не загружаются.
Если кому-нибудь нужны - пишите, скину на почту.
Всем добра.
С уважением,
Дмитрий.

Аватара пользователя
Radiomann
Сообщения: 7546
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Сообщение Radiomann » Пт фев 03, 2017 12:21 am

Приветствую Дмитрий и добро пожаловать на анш форум.

Очень интересный материал. Я Вам в личку скину адрес почты, попрошу
сбросить мне файлы. Попробую найти у нас 3D принтер и всё-таки сделать
крышку-копию оригинала.
Заранее благодарен.
Последний раз редактировалось Radiomann Пт фев 03, 2017 12:26 am, всего редактировалось 1 раз.
Фёдор Фридрихович. Кто умеет, делает. Кто не умеет, учит. Б.Шоу

https://www.youtube.com/watch?v=65jaKGOuNs0
https://www.youtube.com/watch?v=ovkn_8sFfes

Аватара пользователя
Radiomann
Сообщения: 7546
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Сообщение Radiomann » Пт фев 03, 2017 12:25 am

Отправил Вам сообщение в личку.
Фёдор Фридрихович. Кто умеет, делает. Кто не умеет, учит. Б.Шоу

https://www.youtube.com/watch?v=65jaKGOuNs0
https://www.youtube.com/watch?v=ovkn_8sFfes

Аватара пользователя
Radiomann
Сообщения: 7546
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Сообщение Radiomann » Пт фев 03, 2017 1:10 pm

Огромное спасибо Дмитрий, файлы получил.
