NWT-500 сетевой анализатор.

Сообщение Radiomann » Чт ноя 05, 2015 1:08 am

Долго думал, стоит или нет открывать эту тему, но потом решил что возможно кому-то она будет интересна.
И так NWT-500, Netzwerktester - сетевой тестер (анализатор), так переводится эта аббревиатура. О нем упоминалось уже, как о чудо-приборе в теме по ремонту приёмников, но только вскользь.
Речь идёт о NWT разработанном в Германии по концепции Bernd Kernbaum и представленного в кругу радиолюбителей в 1999 году.
В 2002 году была, в одном из проектов самого популярного журнала Funk Amateuer (Радиолюбитель), представлена вторая версия этого тестера.
Непосредственно разработкой занимались Günter Borcherd DF5FC и Norbert Graubner DL1SNG.
C 2006 года тестер стал предлагаться как кит, получив обозначение FA-NWT01, далее эта линейка расширялась и аппараты получали обозначения NWT-7, 250, 500 и т.д.
Основное назначение прибора - это анализ свойств четырёхполюсников, что подразумевает возможность исследовать характеристики практически всех радиоустройств и их компрнентов и приборов - от антенн, усилителей всех видов, фильтров, трансформаторов и пр. до резисторов и конденсаторов.
Ещё до недавнего времени промышленные приборы с такими качествами стоили до 20000 евро.

В интернете масса материала по работе с этим анализатором, правда всё, основном, на немецком языке. Существует и книга с описанием и практическими примерами работы. Hans Nussbaum-DJ1UGA "HF-Messungen mit dem Netzwerktester"

Вчера мне удалось заполучить такой прибор, под маркой NWT-500. Пока я его тестирую.
Поскольку анализатор работает в паре с компьютером, это сегодня всеобщая тенденция, то необходимо было немного с последним позаниматься. В частности инсталлировать виртуальный порт USB-COM.
В моём аппарате связь с РС осуществляется через СОМ-порт, которого в современных компьютерах уже и в помине нет. В конце концов всё заработало.

Сегодня удалось разобраться и с калибровкой анализатора.

У меня просьба, если кто-то уже работает с такими приборами, поделитесь пожалуйста информацией. В первую очередь речь идёт о методике исследования полосовых и кварцевых фильтров. Неплохо было бы охватить вопросы и анализа работы антенн.
_________________

Аватара пользователя
crackintosh
Сообщения: 340
Зарегистрирован: Ср июл 24, 2013 8:15 am
Откуда: Кишинев
Контактная информация:

Сообщение crackintosh » Чт ноя 05, 2015 9:07 am

Мои поздравления. Всётаки нашли продавца поблизости... :)
Версия с COM портом (NWT500) и USB (NWT502) ничем более не отличаются.
Еще кое-что - ВЧ дет.головку нашли или идет в комплекте? Без неё придется настраивать фильтра в рабочей цепи (т.е покаскадно).
Последний раз редактировалось crackintosh Чт ноя 05, 2015 10:02 am, всего редактировалось 1 раз.
Сергей, ER1SD [MD]

Аватара пользователя
slvsakov
Сообщения: 234
Зарегистрирован: Вс окт 04, 2015 2:20 pm
Откуда: Беларусь

Сообщение slvsakov » Чт ноя 05, 2015 9:35 am

Скажите, на Алиэспресс
http://ru.aliexpress.com/item/NWT500-0- ... eb201560_9
Это он?

Аватара пользователя
crackintosh
Сообщения: 340
Зарегистрирован: Ср июл 24, 2013 8:15 am
Откуда: Кишинев
Контактная информация:

Сообщение crackintosh » Чт ноя 05, 2015 9:59 am

нет. Не очень "Он".
Это вот что: http://www.cqham.ru/forum/showthread.php?23553

- В этом китайском варианте используются: синтезатор AD9957 и генератор 50.000 управляемые ATVEGA8L
- В немецком варианте: AD9858 и LMX2330L (работающую на частотах 1.2 гГц!) управляемые PIC16F876A,
Китаец пошел на хитрость назвав свою версию таким же именем как и немецкая. Маркетинговый ход с китайским наклоном. :-D
Сергей, ER1SD [MD]

neuk
Сообщения: 25
Зарегистрирован: Пн ноя 02, 2015 9:21 am
Откуда: Донецкая обл.

Сообщение neuk » Чт ноя 05, 2015 10:13 am

Федор, здравствуйте . Имею в наличии самодельный NWT-7 . Для определения АЧХ ДПФ подключаю прибор через согласующие элементы ко входам и выходам усилительных каскадов . Для настройки и изготовления КФ применяю самодельный стенд для снятия АЧХ. Для анализа антенн --КСВ мост .
Последний раз редактировалось neuk Чт дек 03, 2015 8:14 am, всего редактировалось 2 раза.

Аватара пользователя
slvsakov
Сообщения: 234
Зарегистрирован: Вс окт 04, 2015 2:20 pm
Откуда: Беларусь

Сообщение slvsakov » Чт ноя 05, 2015 10:13 am

Тогда, если это не сложно, озвучьте цену немецкого варианта.
С уважением, Вячеслав

Аватара пользователя
crackintosh
Сообщения: 340
Зарегистрирован: Ср июл 24, 2013 8:15 am
Откуда: Кишинев
Контактная информация:

Сообщение crackintosh » Чт ноя 05, 2015 10:30 am

Нууу.... не политкоректно на форууме обсуждать цену по которой Ф.Ф. купил этот прибор. Напишите ему в личку, может и ответит :-D
Сергей, ER1SD [MD]

Сергей1961
Сообщения: 65
Зарегистрирован: Вс май 11, 2014 7:48 pm
Откуда: Луганск

Re: NWT-500 сетевой анализатор.

Сообщение Сергей1961 » Чт ноя 05, 2015 10:36 am

Radiomann писал(а): У меня просьба, если кто-то уже работает с такими приборами, поделитесь пожалуйста информацией. В первую очередь речь идёт о методике исследования полосовых и кварцевых фильтров. Неплохо было бы охватить вопросы и анализа работы антенн.
Посмотрите - здесь много полезного по теме
http://www.cqham.ru/forum/showthread.ph ... %EB%FF-NWT
Сергей 73!

Аватара пользователя
slvsakov
Сообщения: 234
Зарегистрирован: Вс окт 04, 2015 2:20 pm
Откуда: Беларусь

Сообщение slvsakov » Чт ноя 05, 2015 10:50 am

Если прибор покупался в каком-нить интернет-магазине, то думаю ссылка и цена будет политкорректна. А ежели другим путем, то согласен, вопрос о цене не уместен. :)
С уважением, Вячеслав

IG_58
Сообщения: 2231
Зарегистрирован: Вт дек 25, 2012 5:36 pm
Откуда: Германия

Сообщение IG_58 » Чт ноя 05, 2015 11:21 am

crackintosh писал(а):нет. Не очень "Он".
- - - - - -
Маркетинговый ход с китайским наклоном. :-D
Сергей, какие практические ограничения имеет китайский наклон в сравнении с немецким оригинальным исполнением? Где нельзя применять этого китайчонка?

И еще: имеет ли смысл приобрести вот этот NWT70, если работа с частотами выше 30МГц не предполагается? Какие ограничения, по сравнению с немецкой версией, имеет этот прибор?
Игорь.

Аватара пользователя
Radiomann
Сообщения: 7883
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Сообщение Radiomann » Чт ноя 05, 2015 12:48 pm

crackintosh писал(а):Мои поздравления. Всётаки нашли продавца поблизости... :)
Версия с COM портом (NWT500) и USB (NWT502) ничем более не отличаются.
Еще кое-что - ВЧ дет.головку нашли или идет в комплекте? Без неё придется настраивать фильтра в рабочей цепи (т.е покаскадно).
Да, совершенно случайно обнаружил, что этот прибор уже пару лет лежит без дела у моего товарища - старого немецкого радиолюбителя. Он им не пользуется, ему уже 70 лет и он не очень дружит с компьютерами, но в эфире постоянно.
В общем это бартерный обмен, я ему сделал кое-какие работы. Так что о цене сказать ничего не могу - просто не представляю её себе.
Завтра он обещал выслать мне ВЧ-головку.

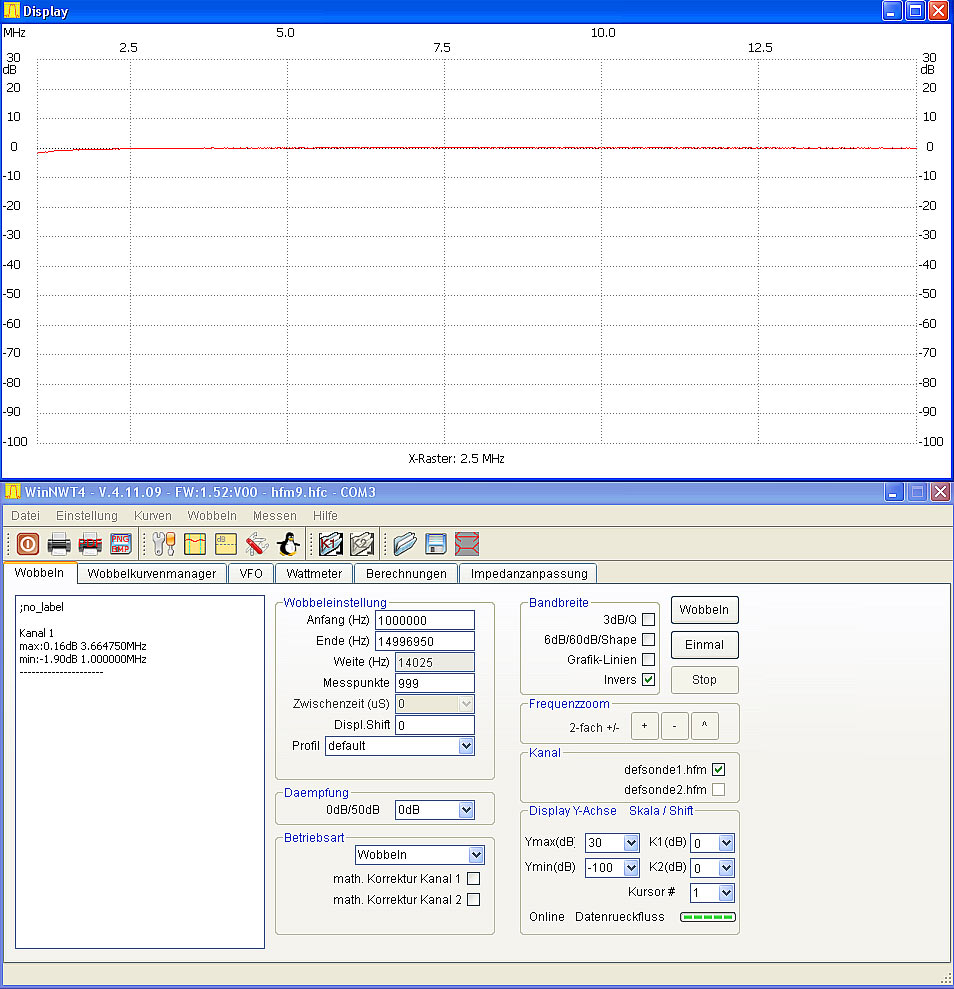

А так пока играюсь, в основном с калибровками. Вот график собственных шумов прибора.







Последний раз редактировалось Radiomann Чт ноя 05, 2015 12:58 pm, всего редактировалось 1 раз.

Аватара пользователя
Radiomann
Сообщения: 7883
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Сообщение Radiomann » Чт ноя 05, 2015 12:57 pm

neuk писал(а):Федор, здравствуйте . Имею в наличии самодельный NWT-7 . Для определения АЧХ ДПФ подключаю прибор через согласующие элементы ко входам и выходам усилительных каскадов . Для настройки и изготовления КФ применяю самодельный стенд для снятия АЧХ. Для анализа антенн --КСВ мост .
Приветствую Сергей. А не могли-бы Вы подробнее всё это описать. Например о самодельном стенде и прочих согласующих элементах, их параметрах.
Ещё лучше с фотографиями или, пусть даже, с эскизами от руки.
Это очень важно.
Я думаю, что многие захотят подобные тестеры заиметь в своём хозяйстве. Ведь жизнь идёт вперёд! Но из-за разобщённости и крайней скудности информации многих это останавливает.
Хотелось бы в этой теме очень доходчиво и подробно описать всё по этому прибору - зачем он, что конкретно и как можно с ним делать, его явные плюсы, как равно и минусы, и т.д.

Аватара пользователя
Radiomann
Сообщения: 7883
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Re: NWT-500 сетевой анализатор.

Сообщение Radiomann » Чт ноя 05, 2015 1:01 pm

Сергей1961 писал(а): Посмотрите - здесь много полезного по теме
http://www.cqham.ru/forum/showthread.ph ... %EB%FF-NWT
Спасибо Сергей, обязательно все вместе внимательно почитаем.

neuk
Сообщения: 25
Зарегистрирован: Пн ноя 02, 2015 9:21 am
Откуда: Донецкая обл.

Сообщение neuk » Чт ноя 05, 2015 1:29 pm

--
Последний раз редактировалось neuk Чт дек 03, 2015 8:18 am, всего редактировалось 2 раза.

Аватара пользователя
crackintosh
Сообщения: 340
Зарегистрирован: Ср июл 24, 2013 8:15 am
Откуда: Кишинев
Контактная информация:

Сообщение crackintosh » Чт ноя 05, 2015 2:20 pm

Ф.Ф. у вас самый-самый оригинальный прибор - версия от Гельмута с СОМ портом.

IG_58 - китайский имеет несколько глюков связанных с аттенюаторами раз.
Второе - у него нет возможности подключить 2-й лог.детектор. 3-е: - китайская поддержка. :-D
Более детально о недостатках сдесь-же http://www.cqham.ru/forum/showthread.php?23553

NWT70 по ссылке - такая-же китайская ****...
Сергей, ER1SD [MD]
