Конкурс. Реплика приемника.

Сообщение Дмитрий А.М. » Ср янв 29, 2020 12:25 pm

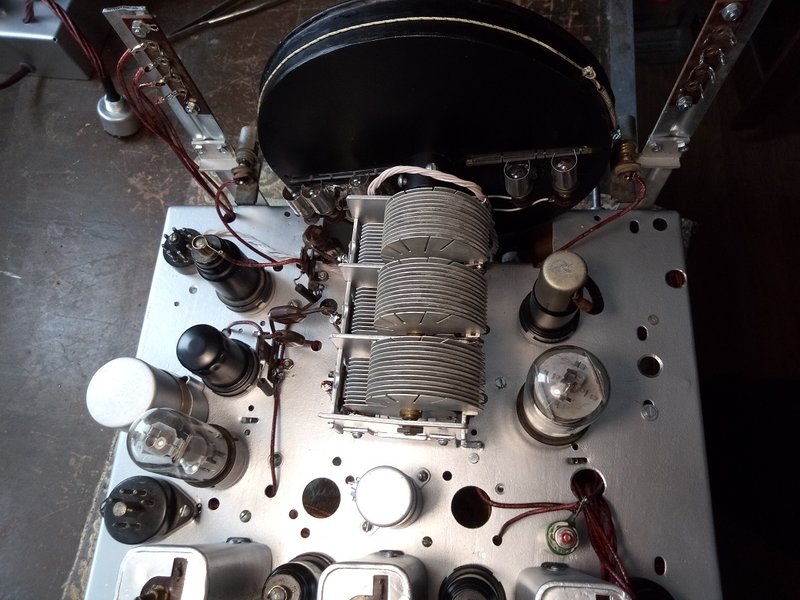

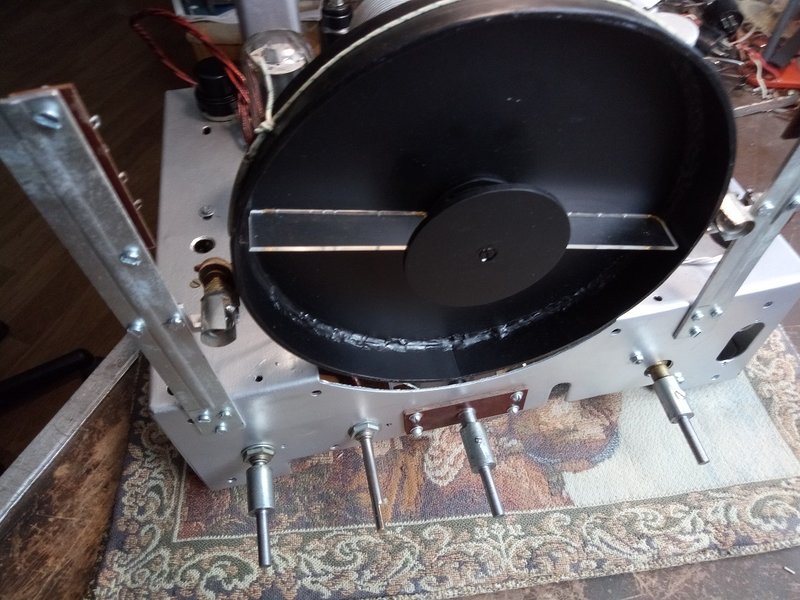

Шасси полностью разобрал,протравил,покрасил.Сделал муляжи конденсаторов КБ и резисторов ТО.Изготовил шкив на КПЕ с подсвечиваемой стрелкой.

Дмитрий А.М.
Сообщения: 279
Зарегистрирован: Пт ноя 23, 2012 3:12 pm
Откуда: Москва ТиНАО.

Конкурс. Реплика приемника.

Сообщение Дмитрий А.М. » Ср янв 29, 2020 12:31 pm

Блока питания не было,сделал сам,трансформатор сделан по данным тр-ра СВД-9.Вид приемника сзади.
Надо бы еще картинки на заднюю стенку сделать,как в оригинале.

Дмитрий А.М.
Сообщения: 279
Зарегистрирован: Пт ноя 23, 2012 3:12 pm
Откуда: Москва ТиНАО.

Конкурс. Реплика приемника.

Сообщение Дмитрий А.М. » Ср янв 29, 2020 12:33 pm

Ручки изготовил широко известный в узких кругах Диманыч.

Аватара пользователя
ivanovich64
Сообщения: 1192
Зарегистрирован: Пн дек 17, 2012 8:26 pm
Откуда: Донецк, ДНР

Конкурс. Реплика приемника.

Сообщение ivanovich64 » Ср янв 29, 2020 2:01 pm

Выглядит отлично. Большой респект.
Дмитрий А.М. писал(а):
Ср янв 29, 2020 12:25 pm
Шасси полностью разобрал,протравил,покрасил.Сделал муляжи конденсаторов КБ и резисторов ТО.
Будьте добры, поделитесь опытом изготовления муляжей резисторов ТО.
И ещё вопросик, чем залиты торцы муляжей конденсаторов КБ?
С уважением. Сергей.

Владимир163
Сообщения: 69
Зарегистрирован: Пн дек 24, 2018 9:36 pm
Откуда: Самара

Конкурс. Реплика приемника.

Сообщение Владимир163 » Ср янв 29, 2020 2:16 pm

Дмитрий А.М. писал(а):
Ср янв 29, 2020 12:33 pm
Ручки изготовил широко известный в узких кругах Диманыч.
А как связаться с Диманычем?

Аватара пользователя
Radiomann
Сообщения: 7861
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Конкурс. Реплика приемника.

Сообщение Radiomann » Ср янв 29, 2020 2:40 pm

Дмитрий А.М. писал(а):
Ср янв 29, 2020 12:18 pm
Вот и задумался об изготовлении реплики.
Ну что сказать - просто отлично. Проделана огромная творческая работа с превосходным
конечным результатом. О реставрации шасси и говорить нечего, кто такое делал,
знает какой это огромный труд. В общем, здорово!
Пару вопросов про корпус - Вы его делали полностью сами? Интересует выполнение
овальных углов. Как именно Вы их делали?

Аватара пользователя
Alex7
Сообщения: 361
Зарегистрирован: Вт дек 27, 2011 3:16 pm
Откуда: г.Ангарск

Конкурс. Реплика приемника.

Сообщение Alex7 » Ср янв 29, 2020 2:54 pm

ivanovich64 писал(а):
Ср янв 29, 2020 2:01 pm
И ещё вопросик, чем залиты торцы муляжей конденсаторов КБ?
Термопистолет, чёрный, Фёдор Фридрихович говорил уже.
Алексей

Аватара пользователя
ivanovich64
Сообщения: 1192
Зарегистрирован: Пн дек 17, 2012 8:26 pm
Откуда: Донецк, ДНР

Конкурс. Реплика приемника.

Сообщение ivanovich64 » Ср янв 29, 2020 5:48 pm

Alex7 писал(а):
Ср янв 29, 2020 2:54 pm
Термопистолет, чёрный, Фёдор Фридрихович говорил уже.
Уже несколько лет заливаю торцы бумажных гильз конденсаторов чёрным термоклеем. У автора использовано что-то другое, похожее по цвету на воск. Я пробовал воск и, почти сразу от этого отказался. Вот и интересуюсь, чем конкретно пользовался автор.
И резисторы ТО интересуют. Термоклей здесь точно не подходит. Думал, может МЛТ заливать эпоксидкой с чёрным тонером в ПХВ-трубках, потом трубку срезать?
С уважением. Сергей.

Дмитрий А.М.
Сообщения: 279
Зарегистрирован: Пт ноя 23, 2012 3:12 pm
Откуда: Москва ТиНАО.

Конкурс. Реплика приемника.

Сообщение Дмитрий А.М. » Ср янв 29, 2020 6:12 pm

Radiomann,
Ф.Ф. Корпус делал сам полностью. По поводу скруглений я уже где-то писал,может даже и в вашей теме,точно не помню.Делаю прорези ручной циркуляркой,где вместо диска установлена дисковая фреза Р6М5 ф100х1,2 мм.Изображение

Дмитрий А.М.
Сообщения: 279
Зарегистрирован: Пт ноя 23, 2012 3:12 pm
Откуда: Москва ТиНАО.

Конкурс. Реплика приемника.

Сообщение Дмитрий А.М. » Ср янв 29, 2020 6:20 pm

ivanovich64,
Торцы действительно залиты термоклеем.Резисторы ТО делаю так:беру термоусадку Ф8 мм.нарезаю в размер, "осаживаю" на хвостовике сверла ф 4 мм (больше она не сядет),вставляю МЛТ 0,5,торцы тоже термоклеем.Не всегда хорошо получается,но стараюсь,чтобы поглубже затекло.Потом подрезаю ножом канцелярским.Можно и автогерметиком черным.

Аватара пользователя
ivanovich64
Сообщения: 1192
Зарегистрирован: Пн дек 17, 2012 8:26 pm
Откуда: Донецк, ДНР

Конкурс. Реплика приемника.

Сообщение ivanovich64 » Ср янв 29, 2020 6:53 pm

Дмитрий А.М.
Спасибо. Буду думать, пробовать.
С уважением. Сергей.

Аватара пользователя
Radiomann
Сообщения: 7861
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Конкурс. Реплика приемника.

Сообщение Radiomann » Ср янв 29, 2020 11:53 pm

Дмитрий А.М. писал(а):
Ср янв 29, 2020 6:12 pm
Делаю прорези ручной циркуляркой,где вместо диска установлена дисковая фреза Р6М5 ф100х1,2 мм.
Ясно. Спасибо!

Дмитрий А.М.
Сообщения: 279
Зарегистрирован: Пт ноя 23, 2012 3:12 pm
Откуда: Москва ТиНАО.

Конкурс. Реплика приемника.

Сообщение Дмитрий А.М. » Чт янв 30, 2020 1:02 pm

ivanovich64, забыл добавить.
Торцы КБ залиты термоклеем и закрыты пятачками из пресшпана.После окунал в парафин.

Аватара пользователя
Шуруп
Сообщения: 48
Зарегистрирован: Пн сен 21, 2015 9:40 pm
Откуда: Ленинград

Конкурс. Реплика приемника.

Сообщение Шуруп » Вт фев 11, 2020 5:29 pm

Дело движется потихоньку. Попробовал прополоскать накладки в растворе для чернения латуни. Помоему очень даже
Надо подбирать концентрацию раствора. Первый раз раствор был слишком кркпкий и оксид отваливался хлопьями. Добавляя воду довёл концентраци до приемлемой - когда реакция идёт не слишком медленно, но и плёнка получается более-менее прочной

Аватара пользователя
Шуруп
Сообщения: 48
Зарегистрирован: Пн сен 21, 2015 9:40 pm
Откуда: Ленинград

Конкурс. Реплика приемника.

Сообщение Шуруп » Пт фев 28, 2020 9:43 pm

Закончил работу над проектом :)
phpBB [video]
