Сообщение Михась » Вт июл 17, 2012 1:54 pm

Ну интересно ж ламповый сделать. Вот только не ясно как...
там еще есть нюанс - трудно подавляется зеркальный канал, т. к. совсем рядом (20+20=40 КГц). или его программа давит?

sever

Сообщение sever » Вт июл 17, 2012 2:00 pm

Давится и программно и железом(в случае применения микрух-это просто)

Аватара пользователя
Gennnadiy
Сообщения: 99
Зарегистрирован: Вс апр 24, 2011 5:45 pm
Откуда: Украина, Житомир

Сообщение Gennnadiy » Вт июл 17, 2012 11:18 pm

А что можно принимать на этот SDR приемник? Только станции работающие в этом стандарте? Погуглил, прошелся по ссылкам но так и не понял.

Аватара пользователя
Radiomann
Сообщения: 7863
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Сообщение Radiomann » Ср июл 18, 2012 1:58 am

А что можно принимать на этот SDR приемник?
Практически всё и на всех диапазонах без люков. Ни один другой приёмник такими возможностями не обладает.

Аватара пользователя
Radiomann
Сообщения: 7863
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Сообщение Radiomann » Ср май 01, 2013 1:18 am

В последнее время наметилось наконец-то оживление в направлении конструирования и постройки приёмников и УНЧ. И это очень радует.
Поэтому решил вновь напомнить о SDR приёмниках. Классная вещь!Самый большой плюс, что ты не только слышишь эфир но и видишь его на мониторе. Перестройка частоты и параметров мгновенная. Принимать можно всё что угодно.
Не покидает надежда, что всё таки кого то заинтересуют эти приёмники. У меня такой уже второй год. Впечатления самые положительные.

Аватара пользователя
МАРК
Сообщения: 397
Зарегистрирован: Чт фев 05, 2015 12:23 am
Откуда: Харьков

Сообщение МАРК » Пн мар 09, 2015 12:55 pm

Хотелось бы возобновить тему
Radiomann писал(а):Поэтому решил вновь напомнить о SDR приёмниках. Классная вещь!
Полностью с вами согласен Фёдор Фридрихович,в своё время делал такие приемники,но до тех пор пока был компьютер с СОМ портом.
Когда он сломался то купил ноут и как то забросил SDR.Сейчас хотелось бы сделать что то с управлением по USB,но ничего доступного не нахожу.
По причине финансовых затруднений,дорогие вещи делать не могу а простого нет,или может я плохо искал?
В своё время был неплохой синтезатор на LM7000,простой и доступный,может что то похожее есть с USB управлением?
ДОРОГУ ОСИЛИТ,ИДУЩИЙ.

Аватара пользователя
Radiomann
Сообщения: 7863
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Сообщение Radiomann » Пн мар 09, 2015 4:14 pm

Конструкций SDR6 сейчас появилось великое множество. Есть и совсем простые, естественно все с USB подключением.

Вот первый приёмник, который я собрал был такой:






И его схемка:


Посмотрите в интернете, там их море. Продаётся очень много:

http://www.ebay.de/itm/SDR-HF-Converter ... 4191c6c8ed

Аватара пользователя
Radiomann
Сообщения: 7863
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Сообщение Radiomann » Пн мар 09, 2015 4:17 pm

Я с удовольствием пользуюсь своим, и как приёмником, и как анализатором антенны, состояния эфира и т.д.



Вот слушаю SSB 20m. чего на других приёмниках с таким комфортом делать не могу:

[youtube=hXfkHRLDryU]SDR SSB 20m[/youtube]

WiTru
Сообщения: 100
Зарегистрирован: Пн июн 16, 2014 8:52 pm
Откуда: Ленинград

Сообщение WiTru » Пн мар 09, 2015 7:02 pm

http://websdr.ewi.utwente.nl:8901 -эту ссылку я уже выкладывал, можно посмотреть , послушать, покрутить, подвигать ручки понажимать кнопки как будто приемник подключен к вашему компьютеру.
Приемник реальный в реальном времени
Только надо скопировать ссылку и вставить в адресную строку браузера
Виктор

Аватара пользователя
Radiomann
Сообщения: 7863
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Сообщение Radiomann » Пн мар 09, 2015 7:23 pm

WiTru писал(а):http://websdr.ewi.utwente.nl:8901 -эту ссылку я уже выкладывал, можно посмотреть , послушать, покрутить, подвигать ручки понажимать кнопки как будто приемник подключен к вашему компьютеру.
Приемник реальный в реальном времени
Да, таких виртуальных приёмников в интернете полно. Но хочется свой, лучше, если своими руками собранный.

Аватара пользователя
МАРК
Сообщения: 397
Зарегистрирован: Чт фев 05, 2015 12:23 am
Откуда: Харьков

Сообщение МАРК » Пн мар 09, 2015 9:29 pm

WiTru писал(а):http://websdr.ewi.utwente.nl:8901 -эту ссылку я уже выкладывал, можно посмотреть
Почему то не работает.
Radiomann писал(а):Но хочется свой, лучше, если своими руками собранный.
В том то и дело что хочется своими руками.Если бы было достаточное количество денег,то и не спрашивал бы,а так.....
Вот первый приёмник, который я собрал был такой:
Подобие такого я делал,ну чуть по другому реализована схема


ДОРОГУ ОСИЛИТ,ИДУЩИЙ.

Аватара пользователя
Radiomann
Сообщения: 7863
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Сообщение Radiomann » Пн мар 09, 2015 10:26 pm

Сейчас можно очень дёшево купить наборы или полность, приёмники SDR,
вот например:

http://www.ebay.de/itm/Gattiges-kleines ... 1e9a82350c

Или вот очень сейчас модная вариация:

http://www.ebay.de/itm/SDR-HF-Converter ... 4191c6c8ed


http://www.ebay.de/itm/100KHz-1-7GHz-fu ... 418dcf449d


Да полно их. И не дорогие они.
Хорошие модели, конечно уже стоят немного побольше, 200 - 450 евро.
Я свой брал за 230евро. Аппарат конечно отличный.

Аватара пользователя
МАРК
Сообщения: 397
Зарегистрирован: Чт фев 05, 2015 12:23 am
Откуда: Харьков

Движение вперёд - SDR

Сообщение МАРК » Вс май 31, 2020 9:34 pm

Возобновим тему?
Не совсем я согласен,что данная тема не наш профиль,у нас на форуме много тем не "Старого радио",и тем не менее...
Пять лет прошло с последнего поста в этой теме,и многое в этом мире поменялось,стало более доступно,и не стоит на месте.Вот и я стал обладателем такого радио.И не одного.К сожалению пока на Украинском рынке нет более лучшего SDR приемника,ну как говорится что имеем......хотя есть один,но о нём чуть позже.
Итак для ознакомления форумчан,SDR "свистки" :) ,но с приличными возможностями.

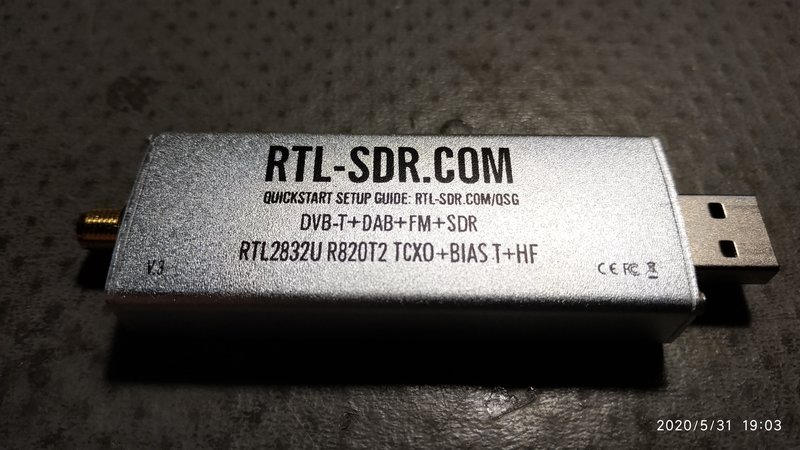

Первый

И второй с вроде как "лучшими" характеристиками





Это фото для сравнения их,а зажигалка для масштаба

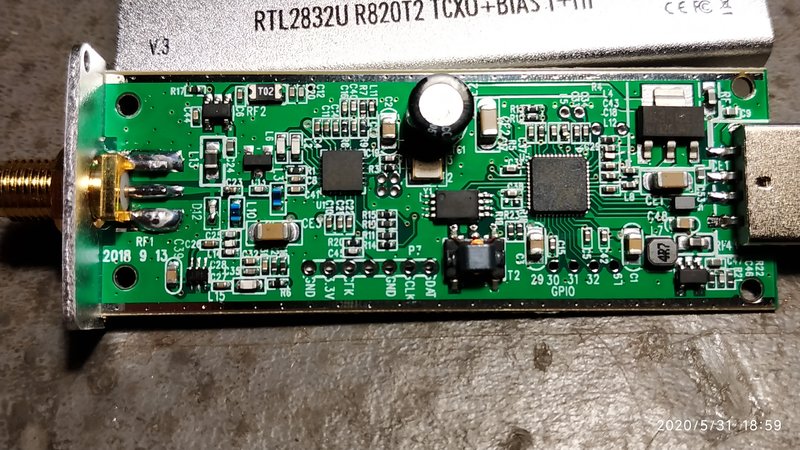

Конечно как всякому "нормальному" любителю,интересно глянуть.....а что же там внутри? :roll:
А внутри там....собственно говоря стандартная связка ,два чипа RTL2832U и R820T,но в "большом" приемнике вроде как развязка по входам ещё есть




Сделаны добротно,в алюминиевых корпусах,монтаж сами видите,вообщем стоят своих денег.К большому в комплекте ещё антенна идёт и кабель.
На комп была установлена программа SDRSharp....и началось "тестирование".Конечно пока это всё баловство,по той простой причине,что нужно делать антенны.Хотя честно сказать,и с куском проволоки показали очень хорошие результаты.Чувствительности у них за глаза,в принципе на кусок проволоки в 1,5 метра очень много на них слышно.Но хочется чего то большего :)
Как показала практика,активные антенны (по крайней мере для моих условий приема),не подходят.Приемник имеет хорошее усиление сам по себе,а тут ещё антенна дает своего усиление.На приемнике приходится убирать чувствительность.....вообщем не годится.
Нужна неактивная антенна.
Захотелось мне чего то большего от этих прыймачов,и я пошёл дальше.Приобрёл OTG кабель для своего Xiaomi Redmi 5,с возможностью подключения Повер банка



Забегая вперёд скажу что "свистки" работают и от телефона,без подключения доп батареи (только на сколько хватит батареи телефона не проверял).В итоге получилась великолепная связка,"свисток"+телефон.Мобильный приемник на всё про всё,но стоит теперь вопрос мобильной антенны для КВ.Может кто подскажет что можно сделать что бы можно было носить с собой.Конечно не телескопическую....

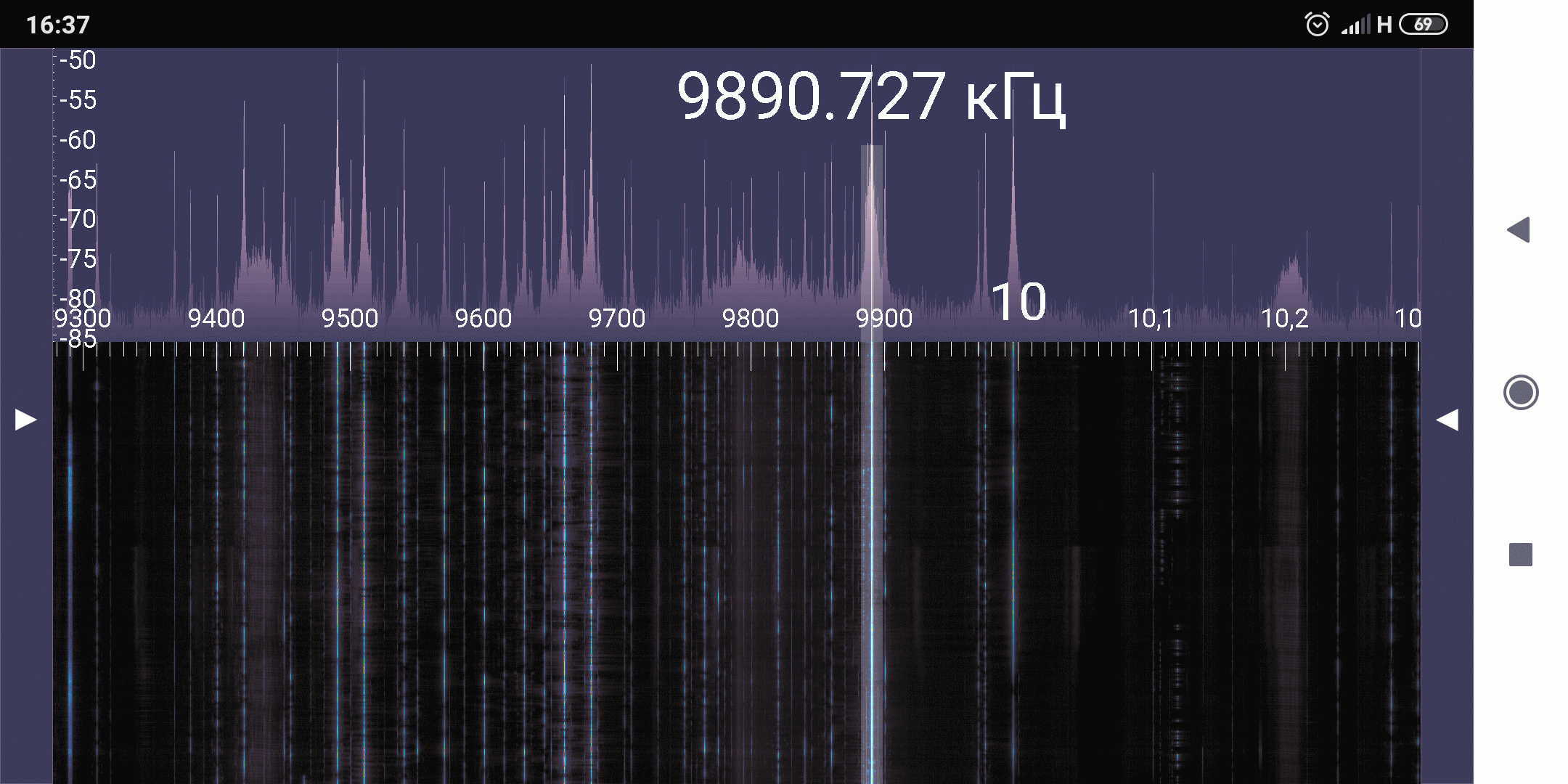

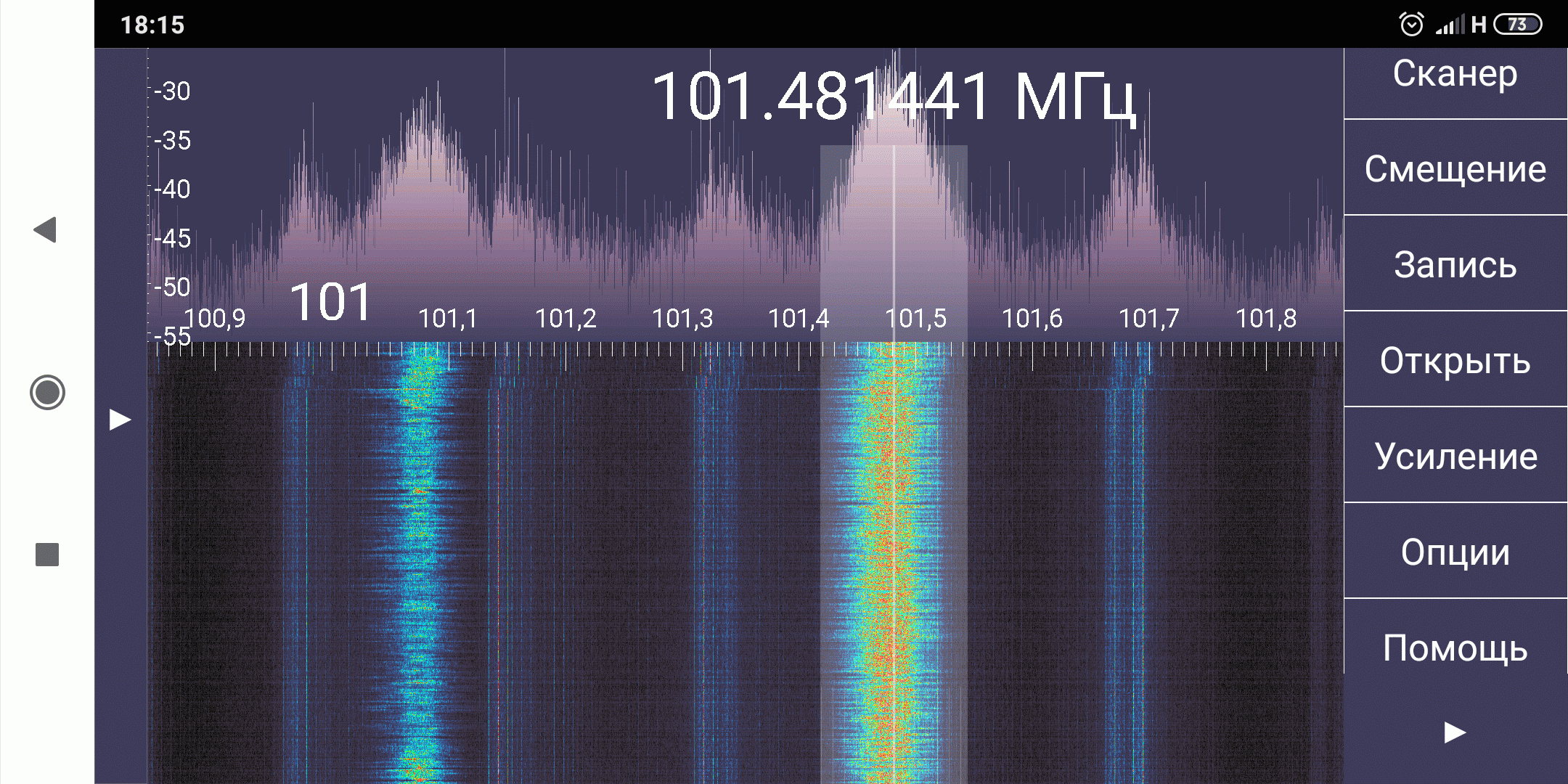

Это скрины с телефона





На телефон была установлена прога SDRTouch,она есть на плей маркете.От туда же на телефон поставил драйвера RTL-SDR driver,но правда прога малость урезанная,не все функции задействованы,но работает.Там же купил (прога и драйвер бесплатно) ключ для полной версии проги,цена вопроса 50 гривен.В проге много функций,работает хорошо.
Теперь что касательно ещё одного приемника,я пока до него не дорос )))

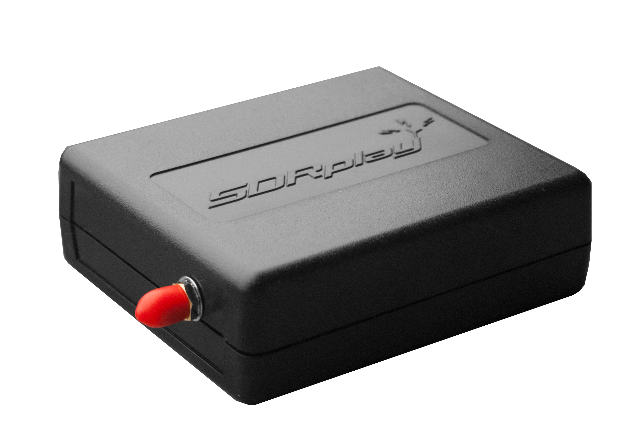

Называется RSP1A,его у нас продают,но пока мне недоступен..... Какое будет мнение у форумчан про него?



Его тех характеристики
Непрерывное перекрытие диапазона от 1 кГц до 2 ГГц
LNA с плавной регулировкой усиления
Построение на базе 14-битного АЦП
Встроенные диапазонные фильтры с автоматической коммутацией
Полоса обзора до 10 МГц
Хорошая чувствительность и избирательность
Низкий уровень шума
Обычный USB интерфейс (гнездо USB-B)
Разъем антенны типа SMA
Прочный и удобный пластиковый корпус с внутренней ВЧ экранировкой
Возможность подачи питания активной антенны через антенное гнездо
Питание от USB
Не требует up-конвертора
Поддержка различных программных платформ, включая Windows, Linux, Mac, Android и Raspberry Pi 2/3
Параметры АЦП

Частота выборки: 2MSPS – 10.66MSPS
Разрядность: 14 бит (при частотах выборки 2-6.048MSPS)
Разрядность: 12 бит (при частотах выборки 6.048-8.064MSPS)
Разрядность: 10 бит (при частотах выборки 8.064-9.216MSPS)
Разрядность: 8 бит (при частотах выборки >9.216MSPS)
Режимы ПЧ
Нулевая ПЧ, для всех полос обзора
Низкая ПЧ, полоса обзора ≤ 1.536 МГц
Полоса ПЧ
200 кГц
300 кГц
600 кГц
1.536 МГц
5.0 МГц
6.0 МГц
7.0 МГц
8.0 МГц

Коэффициент шума

14 дБ 3 МГц
14 дБ 10 МГц
14 дБ 20 МГц
14 дБ 40 МГц
3.3 дБ 100 МГц
3.3 дБ 200 МГц
6.0 дБ 360 МГц
4.0 дБ 600 МГц
5.0 дБ 1500 МГц
6.0 дБ 1800 МГц
ВЧ фильтрация,Диапазонные фильтры с автоматическим переключением
Основные отличия SDRPlay RSP1A от SDRPlay RSP1
Разрешение ЦАП увеличено с 12 до 14 бит при частотах выборки менее 6 МГц
Улучшенная преселекция (фильтры с более высокой избирательностью и 4 новых дополнительных ДПФ)
Улучшенная схемотехника LNA с плавной регулировкой усиления (у RSP1 плавная регулировка отсутствует)
Снижен уровень интермодуляционных помех
Непрерывное перекрытие диапазона от 1 кГц до 2 ГГц при едином входе антенны
Возможность подачи питания активной антенны через антенное гнездо
Улучшенная стабильность частоты с TCXO 0.5ppm (программная подстройка до 0.01 ppm)
Переключаемые нотч-фильтры для AM/FM/DAB вещания
Прочный и удобный пластиковый корпус с внутренней ВЧ экранировкой

SDRplay RSP1A поддерживается большим количеством программ от различных производителей. Некоторые из них уже имеют встроенную поддержку SDRplay RSP1A, например SDR-Console, SDR-J, многие другие (HDSDR, Spectrum Lab, SoDiRa, Studio 1, SDR#) поддерживаются при использовании плагина SDR Play EXTIO, который можно загрузить с сайта производителя.

Благодаря доступному API сформировалось устойчивое сообщество разработчиков программ, плагинов и программных демодуляторов для платформы SDRplay, гарантируя постоянное обновление ПО приемника и расширение его возможностей.
Вот такая кучка информации,возможно кто то заинтересуется как и я,и будет это полезным.
ДОРОГУ ОСИЛИТ,ИДУЩИЙ.

Аватара пользователя
Radiomann
Сообщения: 7863
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Движение вперёд - SDR

Сообщение Radiomann » Вс май 31, 2020 11:13 pm

МАРК писал(а):
Вс май 31, 2020 9:34 pm
Вот и я стал обладателем такого радио.И не одного.
Здорово! Поздравляю с приобретениями. SDR всё больше отвоёвывают себе популярность
у радиолюбителей, да это и понятно - шариться в эфире в слепую, имея при этом из приборов
только шкалу и S-метр, или видеть весь эфир со всеми параметрами, мгновенную перестройку
и пр. и пр. разница огромная.
Если хочу что-то послушать, то только SDR, если удариться в ностальгию, то кручу ручки
классических приёмников, вот так.
По поводу компактной антенны, могу только порекомендовать DE31MS, лучшего варианта пока не
встречал. Пользуюсь ей до сих пор в разных вариациях, разных условиях и очень доволен,
особенно за те деньги и возможности, которые она даёт.
Но на вкус и на цвет ...

Аватара пользователя
МАРК
Сообщения: 397
Зарегистрирован: Чт фев 05, 2015 12:23 am
Откуда: Харьков

Движение вперёд - SDR

Сообщение МАРК » Вс май 31, 2020 11:57 pm

Radiomann писал(а):
Вс май 31, 2020 11:13 pm
Поздравляю с приобретениями
Спасибо Фёдор Фридрихович.
Radiomann писал(а):
Вс май 31, 2020 11:13 pm
видеть весь эфир со всеми параметрами, мгновенную перестройку
и пр. и пр. разница огромная.
Вот это точно,я таки это прочувствовал :)
Radiomann писал(а):
Вс май 31, 2020 11:13 pm
По поводу компактной антенны, могу только порекомендовать DE31MS
Можно было бы конечно её попробовать,но дороговата она,что то буду думать
А вообще нужно делать уличную мне,что то типа штыря наверное.....Удочка есть,кабель есть (50 ом,советский),место есть.....нужно творить
