Объект на опознание

Модератор: Gnat

Ответить
Alexdsl2
Сообщения: 303
Зарегистрирован: Ср окт 08, 2014 4:19 pm
Откуда: Киев

Объект на опознание

Сообщение Alexdsl2 » Вт фев 19, 2019 7:19 pm

Всем привет!

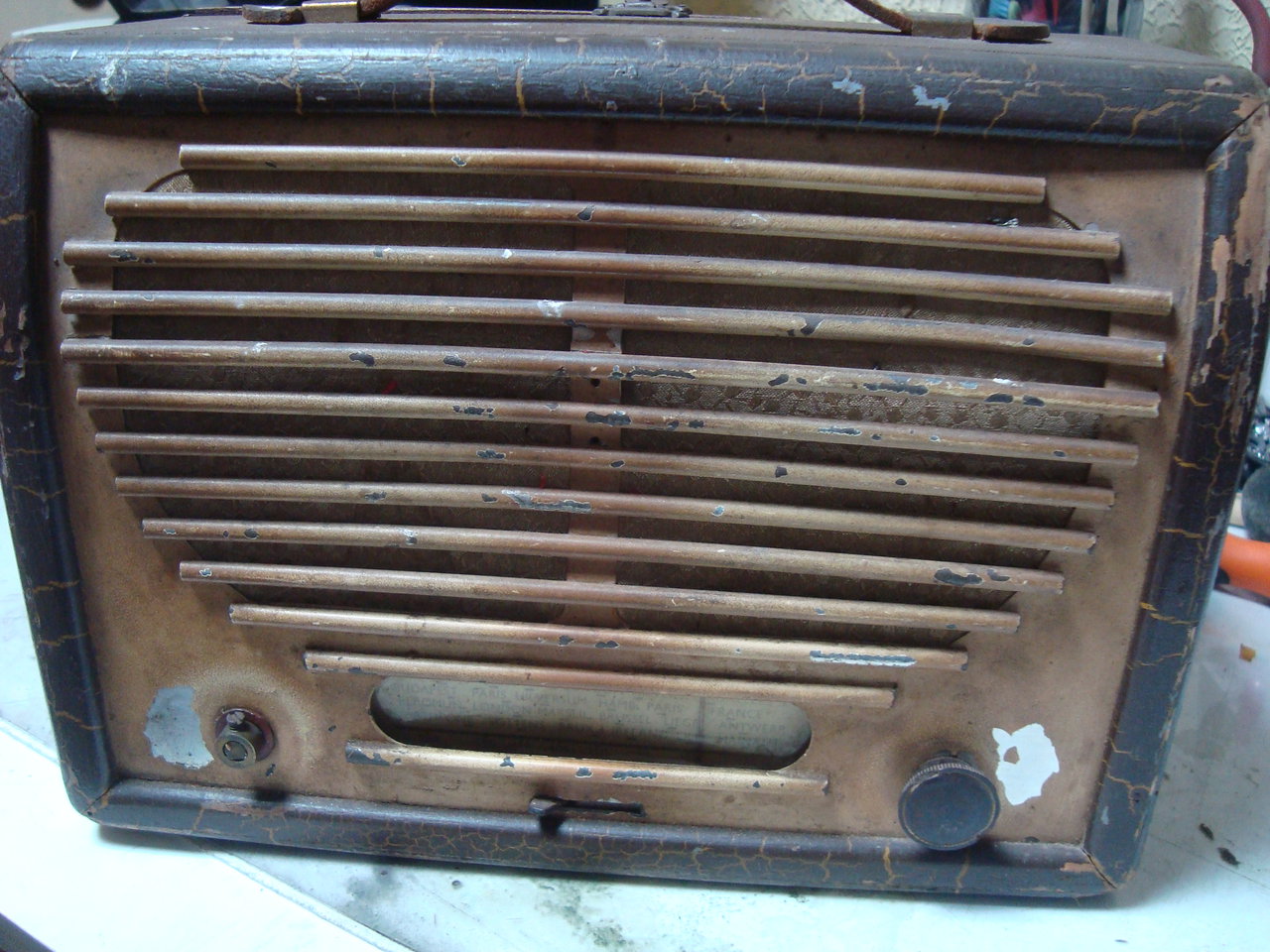

Намедни приобрел вот такой аппарат (см. фото). На нем нет шильда и нет ни одной надписи , которая могла бы идентифицировать сей аппарат. А по сему , обращаюсь к коллегам помочь опознать. Изображение

Дмитрий А.М.
Сообщения: 279
Зарегистрирован: Пт ноя 23, 2012 3:12 pm
Откуда: Москва ТиНАО.

Объект на опознание

Сообщение Дмитрий А.М. » Вт фев 19, 2019 7:50 pm

Судя по всему переносной батарейник.Перепишите лампы,может по ним удастся идентифицировать.

Аватара пользователя
lisovin Дмитрий
Сообщения: 3851
Зарегистрирован: Пн июн 07, 2010 3:51 pm
Откуда: Луганск

Объект на опознание

Сообщение lisovin Дмитрий » Вт фев 19, 2019 8:04 pm

пролистал фото до шкалы и вспомнил, что очень подобную изготавливал. Сразу подумал что Филипс. Да и лампа philips...

Alexdsl2
Сообщения: 303
Зарегистрирован: Ср окт 08, 2014 4:19 pm
Откуда: Киев

Объект на опознание

Сообщение Alexdsl2 » Вт фев 19, 2019 8:12 pm

я уже пробовал, ничего не нашел.
Судя по имеющейся наклеенной на внутреннюю часть крышки инструкции, питание комбинированное: батарейное и от сети 110 вольт.

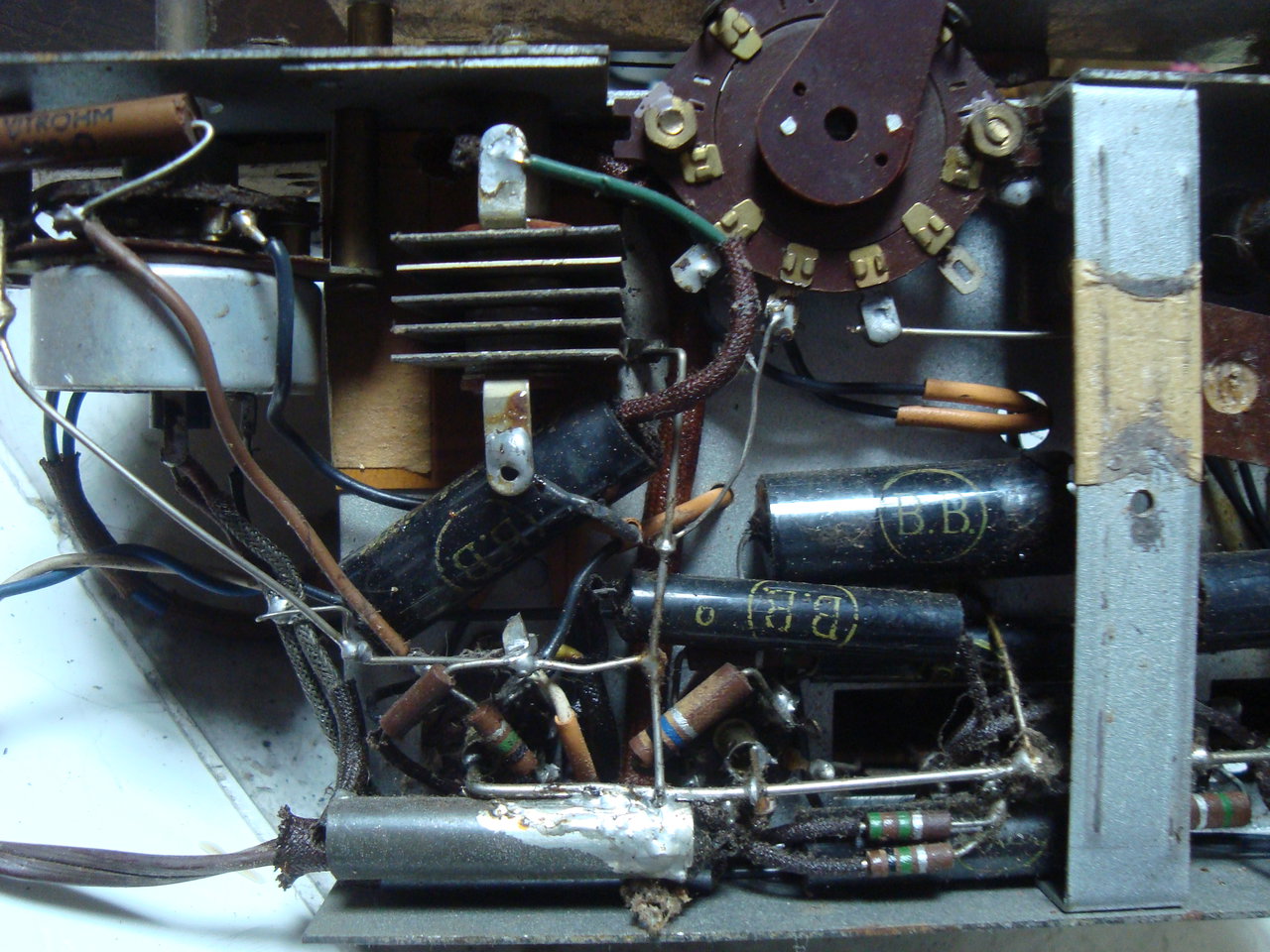

Виден переключатель на тыльной стороне шасси, а в подвале стоит селен.

Alexdsl2
Сообщения: 303
Зарегистрирован: Ср окт 08, 2014 4:19 pm
Откуда: Киев

Объект на опознание

Сообщение Alexdsl2 » Вт фев 19, 2019 8:14 pm

lisovin Дмитрий писал(а):
Вт фев 19, 2019 8:04 pm
пролистал фото до шкалы и вспомнил, что очень подобную изготавливал. Сразу подумал что Филипс. Да и лампа philips...
У меня тоже такая мысль была (но не из-за того, что стоят эти лампы), прошелся по "Филипсу", ничего не нашел.

Дмитрий А.М.
Сообщения: 279
Зарегистрирован: Пт ноя 23, 2012 3:12 pm
Откуда: Москва ТиНАО.

Объект на опознание

Сообщение Дмитрий А.М. » Вт фев 19, 2019 8:17 pm

Похоже вот этот бельгиец:
https://www.radiomuseum.org/r/isis_inco ... own_1.html

Alexdsl2
Сообщения: 303
Зарегистрирован: Ср окт 08, 2014 4:19 pm
Откуда: Киев

Объект на опознание

Сообщение Alexdsl2 » Вт фев 19, 2019 8:23 pm

Дмитрий А.М. писал(а):
Вт фев 19, 2019 8:17 pm
Похоже вот этот бельгиец:
https://www.radiomuseum.org/r/isis_inco ... own_1.html
Не похож, а точно это он!!!!! :)
Дмитрий А.М. - огромное спасибо!! :beer:

Аватара пользователя
Gnat
Сообщения: 16723
Зарегистрирован: Вт фев 01, 2011 10:06 pm
Откуда: Севастополь,город русских моряков

Объект на опознание

Сообщение Gnat » Вт фев 19, 2019 8:52 pm

Динамик немецкий .
Немецкая компания ELAC имеет долгую историю и проверенные временем традиции поддержания высочайшего качества продукции. Будучи основана в 1926 году, компания изначально работала в области гидроакустики, лишь после Второй мировой войны поменяв специализацию и начав разрабатывать и выпускать аудиотовары для домашнего применения.
Юрий Васильевич

Alexdsl2
Сообщения: 303
Зарегистрирован: Ср окт 08, 2014 4:19 pm
Откуда: Киев

Объект на опознание

Сообщение Alexdsl2 » Вт фев 19, 2019 9:00 pm

Я по динамику тоже искал. Не смотря на то, что корпус не в лучшем состоянии, шасси в хорошем состоянии, а динамик - почти как новый. :)
Его спасла решетка и ткань (похоже, что шелковая.
Вид симпатичный, поэтому мне и приглянулся. Жаль жильдика нет. :(

gemito
Сообщения: 125
Зарегистрирован: Пн янв 22, 2018 10:26 am
Откуда: Владимир

Объект на опознание

Сообщение gemito » Пт мар 15, 2019 6:19 pm

может кто определить этот твз. его можно ультролинейно включать. маркировки нет. думал сначало иномарошный, но расмотрел печать ОТК-2

Аватара пользователя
Gnat
Сообщения: 16723
Зарегистрирован: Вт фев 01, 2011 10:06 pm
Откуда: Севастополь,город русских моряков

Объект на опознание

Сообщение Gnat » Пт мар 15, 2019 7:00 pm

А почему это ТВЗ?
Юрий Васильевич

gemito
Сообщения: 125
Зарегистрирован: Пн янв 22, 2018 10:26 am
Откуда: Владимир

Объект на опознание

Сообщение gemito » Пт мар 15, 2019 7:39 pm

5 выводов первички провод 0.28. все выводы звонятся. от средней точки на аноды одинаковое сопротивление и выводы на подключение ультролинейки также динаковое сопротивление. вторичка 2 обмотки 0.8 проводом.

Аватара пользователя
Gnat
Сообщения: 16723
Зарегистрирован: Вт фев 01, 2011 10:06 pm
Откуда: Севастополь,город русских моряков

Объект на опознание

Сообщение Gnat » Пт мар 15, 2019 8:45 pm

Тогда 6,3 вольта подать на вторичку и померять напряжения относительно средней точки первички.Значит ТВЗ двухтактный если одинаковы будут напряжение.
Юрий Васильевич

gemito
Сообщения: 125
Зарегистрирован: Пн янв 22, 2018 10:26 am
Откуда: Владимир

Объект на опознание

Сообщение gemito » Пн мар 18, 2019 3:18 pm

с ТН33-220-50 подал по тестеру 6,8 вольт на непонятный ТВЗ. от средней точки до крайних, анодных, по 103 вольта, от средней до сеточных выводов по 45 вольт.

Аватара пользователя
Gnat
Сообщения: 16723
Зарегистрирован: Вт фев 01, 2011 10:06 pm
Откуда: Севастополь,город русских моряков

Объект на опознание

Сообщение Gnat » Пн мар 18, 2019 8:15 pm

Коэф. трансформации = 30 Под нагрузку 8 ом. Нормальный ТВЗ.
Юрий Васильевич
