ИНСТРУМЕНТЫ для хобби...

Сообщение Alex 11 » Ср май 20, 2020 11:24 pm

Да все просто Изображение
Два транзистора в схеме это аналог однопереходного транзистора или как его еще обзывают двухбазового диода.
С уважением, Александр.

Аватара пользователя
rx56
Сообщения: 108
Зарегистрирован: Сб окт 26, 2019 7:37 pm
Откуда: ЛНР. Свердловск

ИНСТРУМЕНТЫ для хобби...

Сообщение rx56 » Чт май 21, 2020 7:18 pm

мужики не связывайтесь с двухбазовыми диодами уж очень они капризные в работе и ненадёжные \товарищ собирал на них регулятор зарядки. ставил новые непаяные\ и всё равно регулировался плохо. потом плюнул на них и поставил кт315 и кт361 ивсё стало работать как надо. кстати тиристорные регуляторы очень нелюбят импульсные помехи от коммутации \холодильники стиральные машины ит.д.\ там тиристор всего на милисикунды открывается на всю и нагрузка например на110вольт может сгореть. я у себя наученый горьким опытом регулирую ток заряда величиной ёмкостей последовательных по сети конденсаторов---0.5-1-1.5-2-4-6-10мкф все на 600в и коммутирую тумблерами.
Последний раз редактировалось rx56 Чт май 21, 2020 8:44 pm, всего редактировалось 1 раз.
Владимир Федорюк UR1MF

Аватара пользователя
Gnat
Сообщения: 16798
Зарегистрирован: Вт фев 01, 2011 10:06 pm
Откуда: Севастополь,город русских моряков

ИНСТРУМЕНТЫ для хобби...

Сообщение Gnat » Чт май 21, 2020 7:58 pm

rx56 писал(а):
Чт май 21, 2020 7:18 pm
милисикунды открывается на всю и нагрузка например на110вольт может сгореть.
Здесь зарядное устройство и трансформатор на 220 вольт расчитан,так что не сгорит ни когда. Здесь диапазон регулировки нужен всего в 20-30 вольт ,то есть 180-220 вольт а не от нуля и до 220 вольт. Промышленные регуляторы работают по этой схеме ещё с СССР , лет 50 у меня и электроплиту регулируют и паяльник 36 вольт через трансформатор ТН. Ни каких проблем нет.

Вот она схема промышленная. Катушку можно не ставить. Она не пропускает от регулятора в сеть помеху. 70 вит 0,35 мм провода на ферритовом стержне.
Юрий Васильевич

Аватара пользователя
воробей
Сообщения: 2009
Зарегистрирован: Ср янв 03, 2018 9:54 pm
Откуда: Луганск

ИНСТРУМЕНТЫ для хобби...

Сообщение воробей » Чт май 21, 2020 8:38 pm

Всех прочитал, решил оставить как есть. Тем более что и плата уже готова )))
С уважением, Алексей.

Аватара пользователя
Gnat
Сообщения: 16798
Зарегистрирован: Вт фев 01, 2011 10:06 pm
Откуда: Севастополь,город русских моряков

ИНСТРУМЕНТЫ для хобби...

Сообщение Gnat » Чт май 21, 2020 9:03 pm

Правильное решение.
Юрий Васильевич

Аватара пользователя
rx56
Сообщения: 108
Зарегистрирован: Сб окт 26, 2019 7:37 pm
Откуда: ЛНР. Свердловск

ИНСТРУМЕНТЫ для хобби...

Сообщение rx56 » Пт май 22, 2020 7:00 pm

а теперь насчёт помех от тиристорных регуляторов. да это конечно прискорбно осознавать но они есть и порою очень сильные \у меня на работе трубчатые печи сильно трещали несмотря на спецфильтра по сети\ приёмник слушать можно только на фм а безпомеховые регуляторы на транзисторах п210 правда по 14вольтам заменили штук наверно 10 пока хозяин такого зарядного нерасчитался с работы у нас. предохранители целые а транзисторы в обрыве. есть и тиристорные безпомеховые но они годятса только для печей. паяльников. утюгов и сушильных шкафов тоесть там где работают эл.нагреватели.
Владимир Федорюк UR1MF

Аватара пользователя
Alex 11
Сообщения: 2022
Зарегистрирован: Вс ноя 03, 2013 9:03 pm
Откуда: LPR Красный Луч

ИНСТРУМЕНТЫ для хобби...

Сообщение Alex 11 » Пт май 22, 2020 7:35 pm

rx56 писал(а):
Чт май 21, 2020 7:18 pm
мужики не связывайтесь с двухбазовыми диодами уж очень они капризные в работе и ненадёжные
Правда? А несколько поколений телевизоров 3УСЦТ об этом не знали и ниче, работали себе, наверное потому что не знали... Я из практики ремонта выше упомянутых, скажу, что замена этого транзистора случай весьма не частый.
С уважением, Александр.

Аватара пользователя
rx56
Сообщения: 108
Зарегистрирован: Сб окт 26, 2019 7:37 pm
Откуда: ЛНР. Свердловск

ИНСТРУМЕНТЫ для хобби...

Сообщение rx56 » Сб май 23, 2020 5:45 pm

Alex 11 я откровенно рад за вас потому что вам эти приборы не предоставили возможности помучитца с ними а вот унас эти диоды стояли и в конвеерных весах и в ДКСТ \контроль сварочного тока\ ну и конечно в различных самоделках из книг и журналов вот поэтому схемы где стоят эти приборы я всегда игнорирую.
Владимир Федорюк UR1MF

Аватара пользователя
Сергей В
Сообщения: 45
Зарегистрирован: Вт дек 09, 2014 1:32 pm
Откуда: Белгородская обл., г. Старый Оскол

ИНСТРУМЕНТЫ для хобби...

Сообщение Сергей В » Сб май 23, 2020 8:04 pm

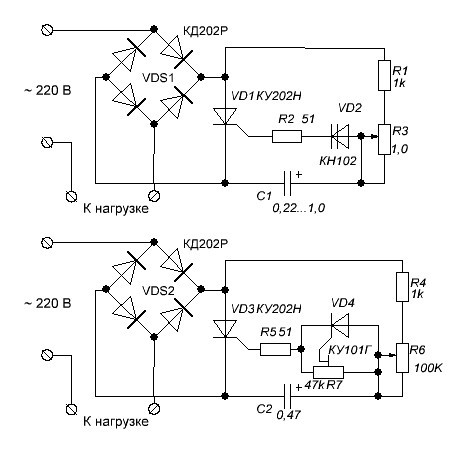

Такие работают ничуть не хуже.Изображение

Аватара пользователя
Alex 11
Сообщения: 2022
Зарегистрирован: Вс ноя 03, 2013 9:03 pm
Откуда: LPR Красный Луч

ИНСТРУМЕНТЫ для хобби...

Сообщение Alex 11 » Сб май 23, 2020 11:23 pm

КН102 будет уже проблемно найти. Можно прикрутить динистор от электронного балласта люминисцентной экономки, синий, по размеру диода 4148. Я еще так делал, на семисторе, мост не нужен Изображение
С уважением, Александр.

Аватара пользователя
rx56
Сообщения: 108
Зарегистрирован: Сб окт 26, 2019 7:37 pm
Откуда: ЛНР. Свердловск

ИНСТРУМЕНТЫ для хобби...

Сообщение rx56 » Вс май 24, 2020 5:14 pm

никак немогу привыкнуть к этой буржуйской маркировке \да если бы только я \ смотрю на деталь и думаю что если 3 ноги значит транзистор ан нет - или тиристор или микросхема....
Владимир Федорюк UR1MF

shark
Сообщения: 223
Зарегистрирован: Ср авг 31, 2016 11:43 pm
Откуда: Задвинье

ИНСТРУМЕНТЫ для хобби...

Сообщение shark » Вс май 24, 2020 5:55 pm

rx56 писал(а):
Вс май 24, 2020 5:14 pm
никак немогу привыкнуть к этой буржуйской маркировке
Всем по барабану :)
Эрик.

Аватара пользователя
воробей
Сообщения: 2009
Зарегистрирован: Ср янв 03, 2018 9:54 pm
Откуда: Луганск

ИНСТРУМЕНТЫ для хобби...

Сообщение воробей » Вт май 26, 2020 6:02 pm

Дорогие форумчане, помогите, пожалуйста. Как здесь подключить ТС-180?

С уважением, Алексей.

Аватара пользователя
Gnat
Сообщения: 16798
Зарегистрирован: Вт фев 01, 2011 10:06 pm
Откуда: Севастополь,город русских моряков

ИНСТРУМЕНТЫ для хобби...

Сообщение Gnat » Вт май 26, 2020 6:56 pm

Так у ТС180 нет обмоток 18+18 вольт мощных для зарядки аккумуляторов. Надо мотать самому толстым проводом 2мм обмотки,смотав те штатные вторички.
Юрий Васильевич

Аватара пользователя
воробей
Сообщения: 2009
Зарегистрирован: Ср янв 03, 2018 9:54 pm
Откуда: Луганск

ИНСТРУМЕНТЫ для хобби...

Сообщение воробей » Вт май 26, 2020 7:18 pm

Gnat писал(а):
Вт май 26, 2020 6:56 pm
Надо мотать самому толстым проводом 2мм обмотки,смотав те штатные вторички.
Одну на одну катушку, вторую - на вторую?
С уважением, Алексей.
