Добавлено: Пн фев 08, 2016 10:12 pm
Marssim
Я не точно выразился, скорее вопрос такой:
Зачем маленькие динамики подключены к питанию блока УКВ?

Добавлено: Пн фев 08, 2016 10:49 pm
Валерий
Это не питание блока УКВ, а просто выходной трансформатор.

Добавлено: Вт фев 09, 2016 8:15 am
Marssim
Посмотрите схему, питание около 100 вольт идет на лампу №7 (1 нога), затем при включении УКВ идет на блок УКВ и ВЧ динамики. Зачем на динамики 100 вольт?

Добавлено: Вт фев 09, 2016 8:38 am
p141kabyl

Добавлено: Вт фев 09, 2016 8:51 am
Marssim
p141kabyl
Спасибо.

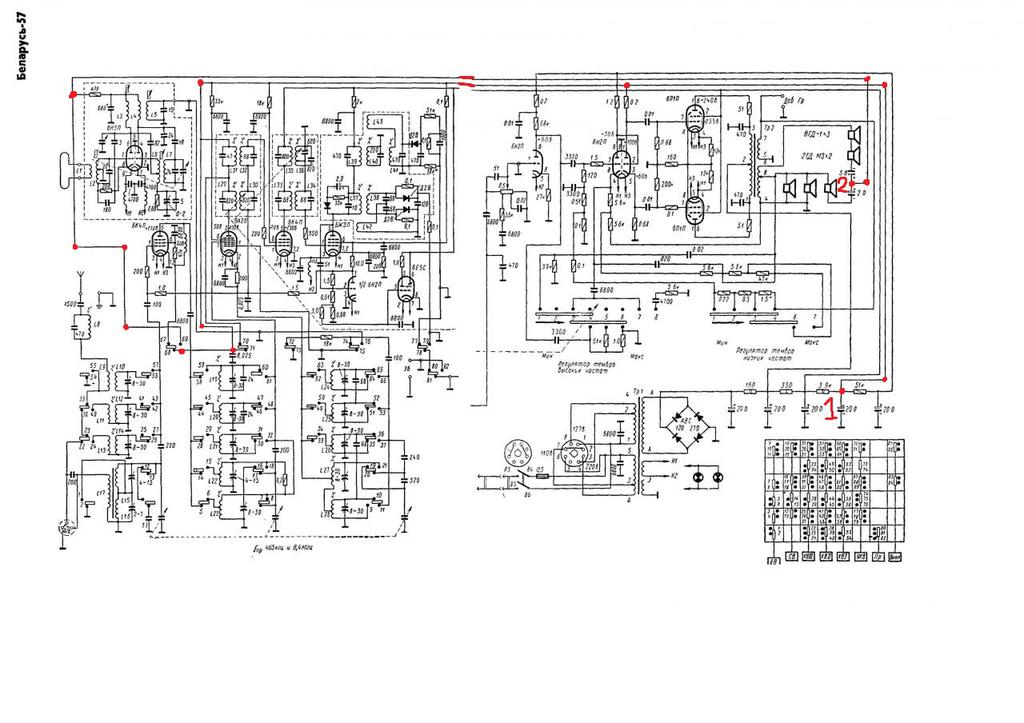

Вот если идти по меткам с точки №1 к точке №2.
Зачем на ВЧ динамики приходит 100 вольт, и только при включении УКВ?

Добавлено: Вт фев 09, 2016 9:03 am
AlexSU
в момент замыкания цепи 69-68 цепь 70-71 разрывается.

Добавлено: Вт фев 09, 2016 9:06 am
Викторович 1957
Marssim писал(а):Зачем на ВЧ динамики приходит 100 вольт, и только при включении УКВ?
Для поляризации электролитов.А то что только на укв ,недоработка или схема не точна .поставить бумажный и забыть про 100В.

Добавлено: Вт фев 09, 2016 9:25 am
Marssim
AlexSU писал(а):в момент замыкания цепи 69-68 цепь 70-71 разрывается.
Цепь 70-71 вообще не причем.
Цепь 68-69 как раз и есть включение УКВ, именно тогда напряжение и подается на ВЧ динамики.

Добавлено: Вт фев 09, 2016 9:29 am
Marssim
Викторович 1957 писал(а):
Marssim писал(а):Зачем на ВЧ динамики приходит 100 вольт, и только при включении УКВ?
Для поляризации электролитов.А то что только на укв ,недоработка или схема не точна .поставить бумажный и забыть про 100В.
Да не похоже на недоработку, схема точна.
А может быть это так устроен автоматический регулятор сигнала УКВ?

Добавлено: Вт фев 09, 2016 10:09 am
Валерий
Да, точно, есть такое подключение.

Тоже в свое время долго думал, подключал-отключал этот провод, пока не сжег ВЧ-динамик. После этого провод от конденсаторов кинул на землю и забыл проблему.
Работает отлично.

Добавлено: Вт фев 09, 2016 10:35 am
Marssim
Валерий писал(а):Да, точно, есть такое подключение.

Тоже в свое время долго думал, подключал-отключал этот провод, пока не сжег ВЧ-динамик. После этого провод от конденсаторов кинул на землю и забыл проблему.
Работает отлично.
Возможно и выход.

И все таки, хочется получить исчерпывающий ответ от великих Гуру.

Добавлено: Вт фев 09, 2016 10:51 am
jerm
Высокочастотные динамики работают только при включенном укв диапазоне . При подаче питания на укв блок, питание подходит к конденсаторам 5 и 2 мкф. И 3 вч динамика оказываются подключёнными к выходной обмотке. Примерно так же сделано и в беларусе 59.

Добавлено: Вт фев 09, 2016 10:59 am
Викторович 1957
jerm писал(а): Высокочастотные динамики работают только в укв. При подаче питания на укв блок, питание подходит к конденсаторам 5 и 2 мкф. И 3 вч динамика оказываются подключёнными к выходной обмотке. Примерно так же сделано и в беларусе 59.
_________________
Точно.Через конденсатор фильтра. на схеме помечен красной цифрой 1. Но и одновременно поляризующее напряжение.

Добавлено: Вт фев 09, 2016 2:37 pm
Marssim
Спасибо за разьяснение.
Движемся дальше.)

Добавлено: Ср апр 27, 2016 8:56 pm
Жора
Приветствую :-D
примерно в конце лета .в прошлом году Я тему вел по восстановлению Б57 ...с нуля ..там в основном было по электронике ...
постараюсь найти ссылку ...
а пока ВЧ динамики подключены не к блоку УКВ ...всё есть на схемах...

Я тоже полностью снимал молдинги ....
и покрывал их лаком ...и всё нормально в итоге ...надо лак нормальный пользовать

Глаз на УКВ не реагирует ...

вообще много могу чего сказать ..я её ковырял плотно!!!!
